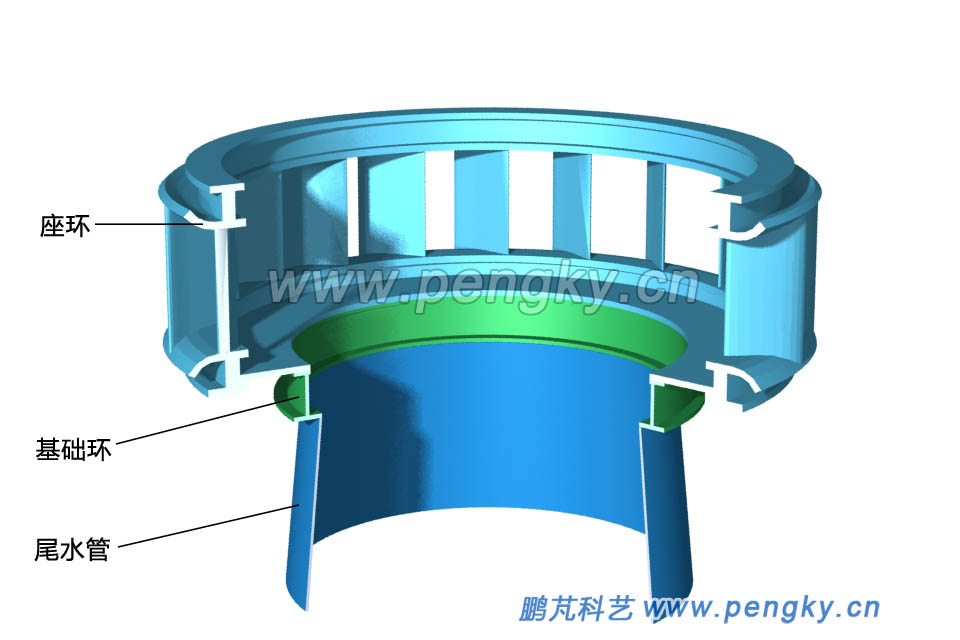

座环安装固定后，开始蜗壳安装，蜗壳是由多节钢板卷成，然后对准座环的碟型边进行安装。蜗壳装配完成后，进行蜗壳外围二期混凝土浇筑，并完成水轮机与发电机的基础建设。

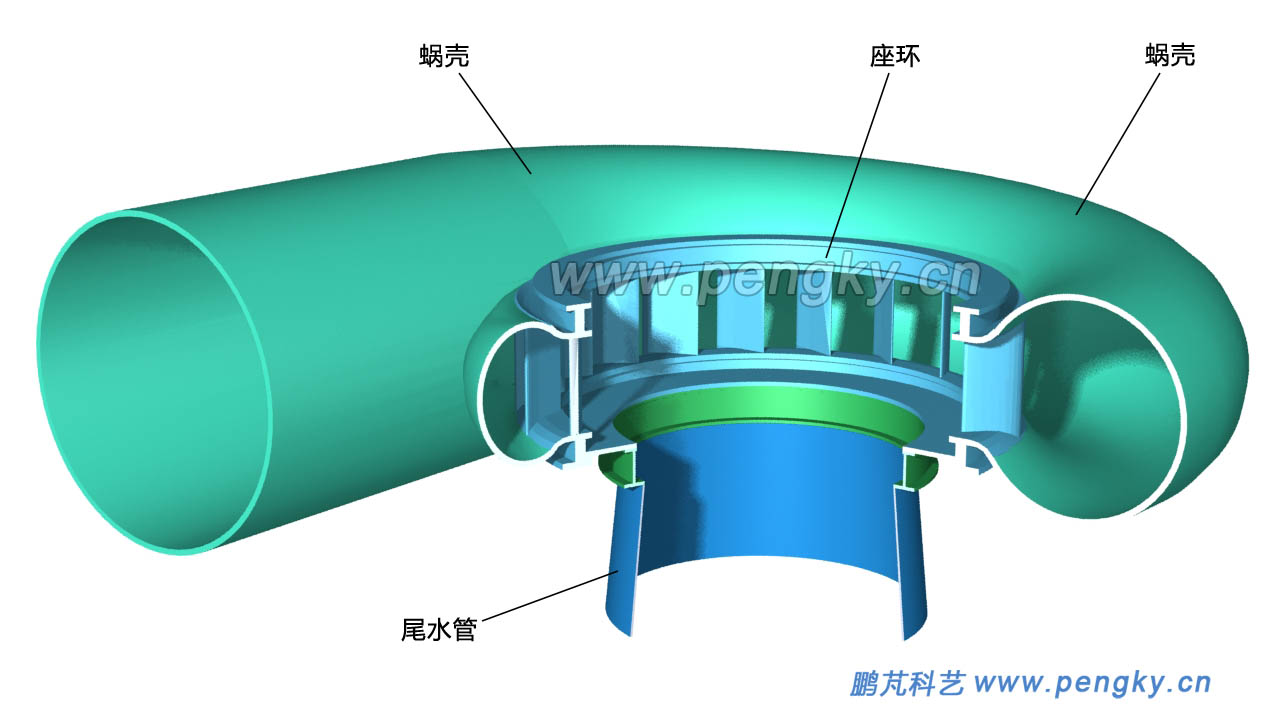

有关蜗壳的安装参见水轮机的引水室课件，有关两期混凝土浇筑参见水电站厂房的布置与建设课件，这里不再重复介绍了。安装好的蜗壳见图2，图中不显示混凝土部分，在以下的安装过程中也均不显示混凝土部分。

水轮机转轮由水轮机主轴与混流式转轮构成。水轮机主轴采用双法兰结构，上部法兰是连接发电机主轴，下部法兰连接转轮。大中型水轮机主轴是空心结构，减轻了重量，还可通过空心轴向尾水管补气。

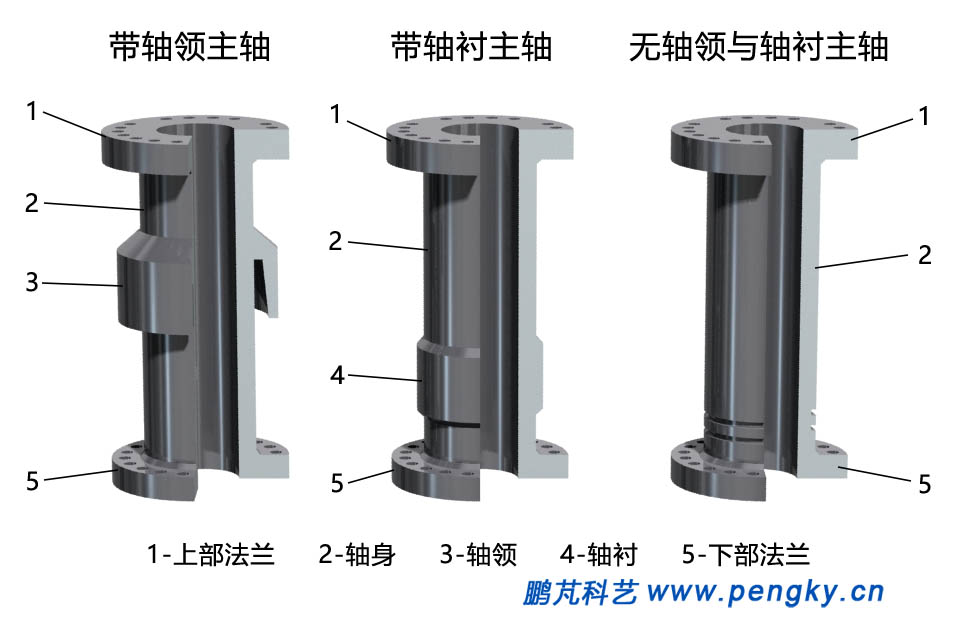

在主轴上要装配导轴承。带轴领的主轴适用于稀油油浸式瓦式轴承；无轴领的主轴适用于稀油润滑的筒式轴承；采用水润滑时，为防止生锈，在轴身上加装不锈钢轴衬。3种结构的主轴半剖视见图3。

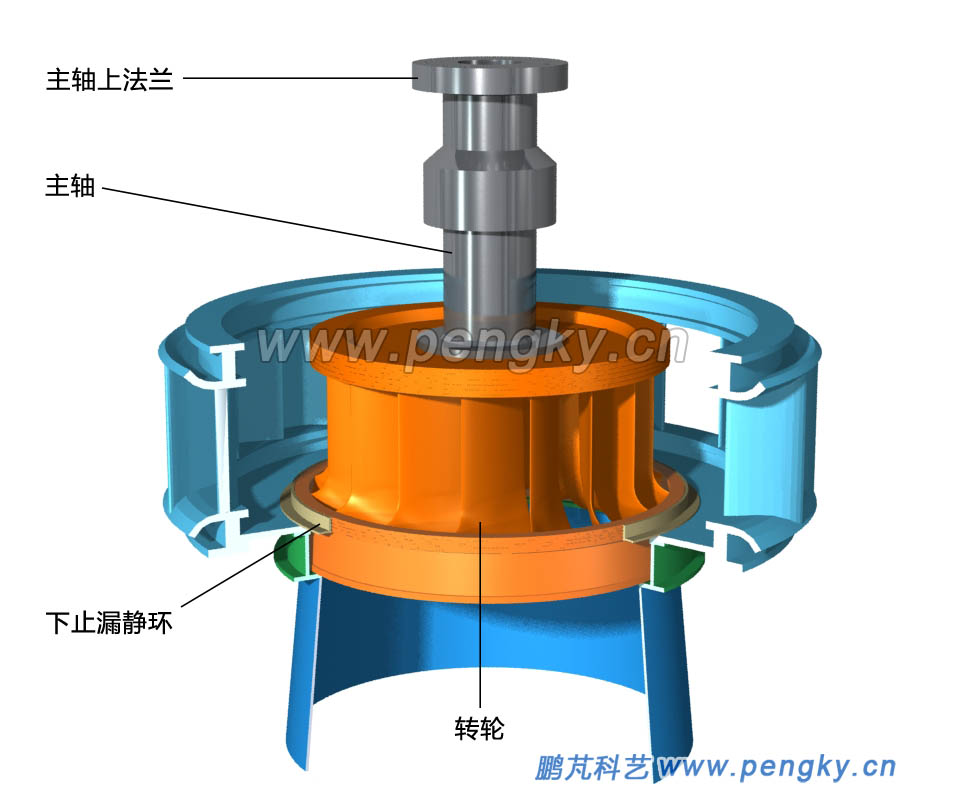

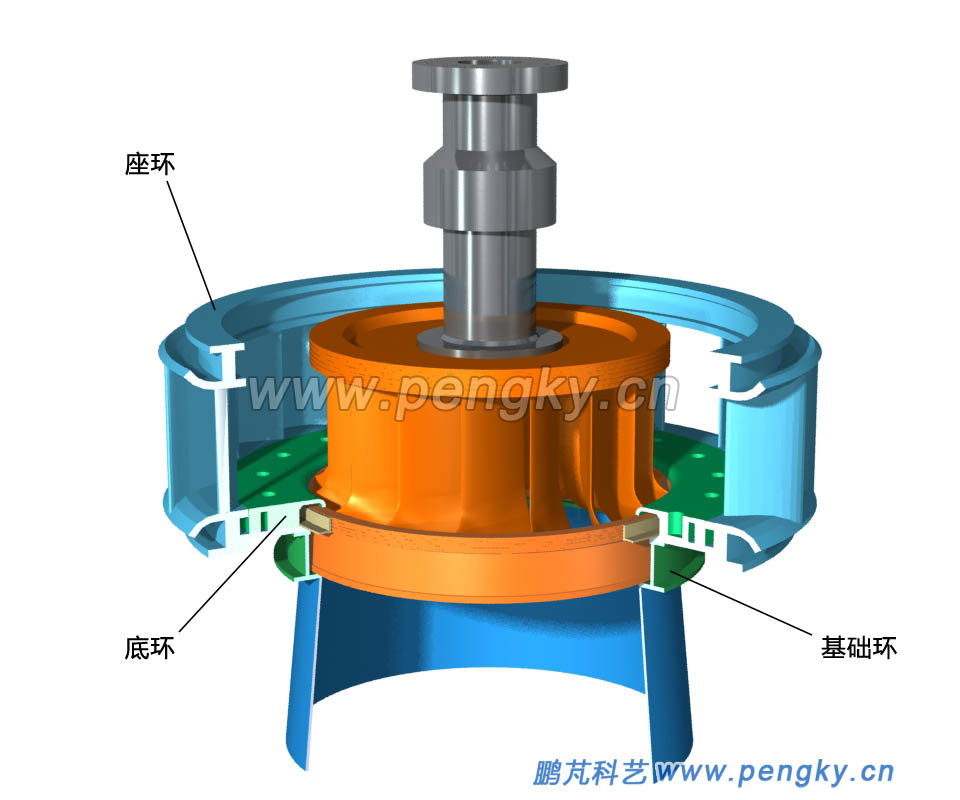

装配好的转轮吊入水轮机座环内，由放在基础环上的楔子板支撑，转轮轴线位置要准确。在座环内边安装下部静止漏环，使之与转轮上的下部动止漏环对齐，并保持均匀间距。见图4、图9。

3. 导水机构的装配

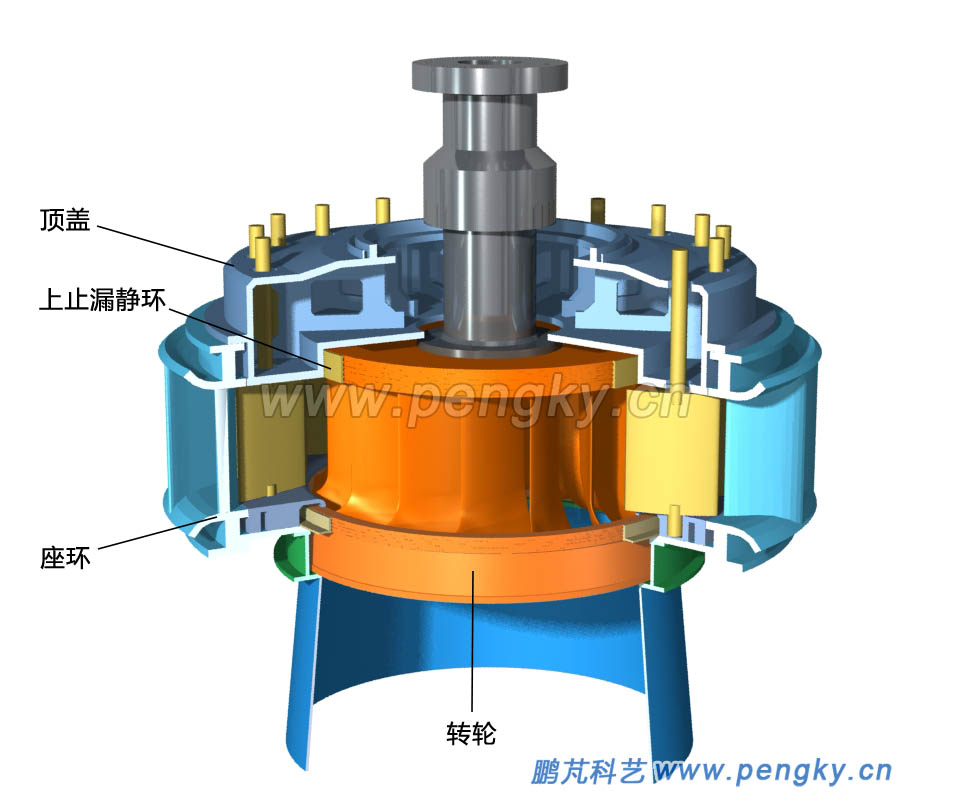

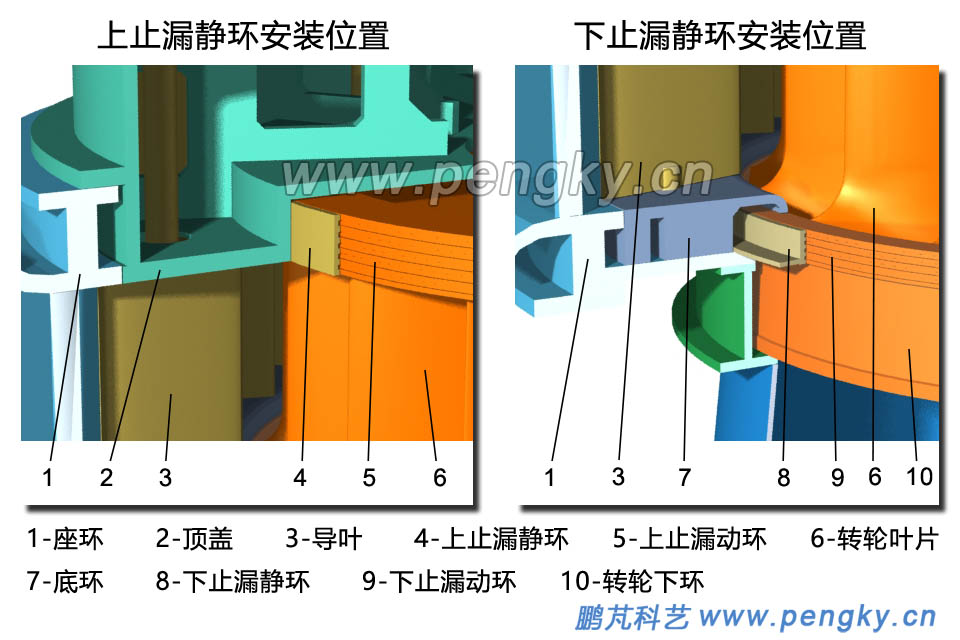

到此已安装好上止漏静环与下止漏静环，图9是局部放大图。

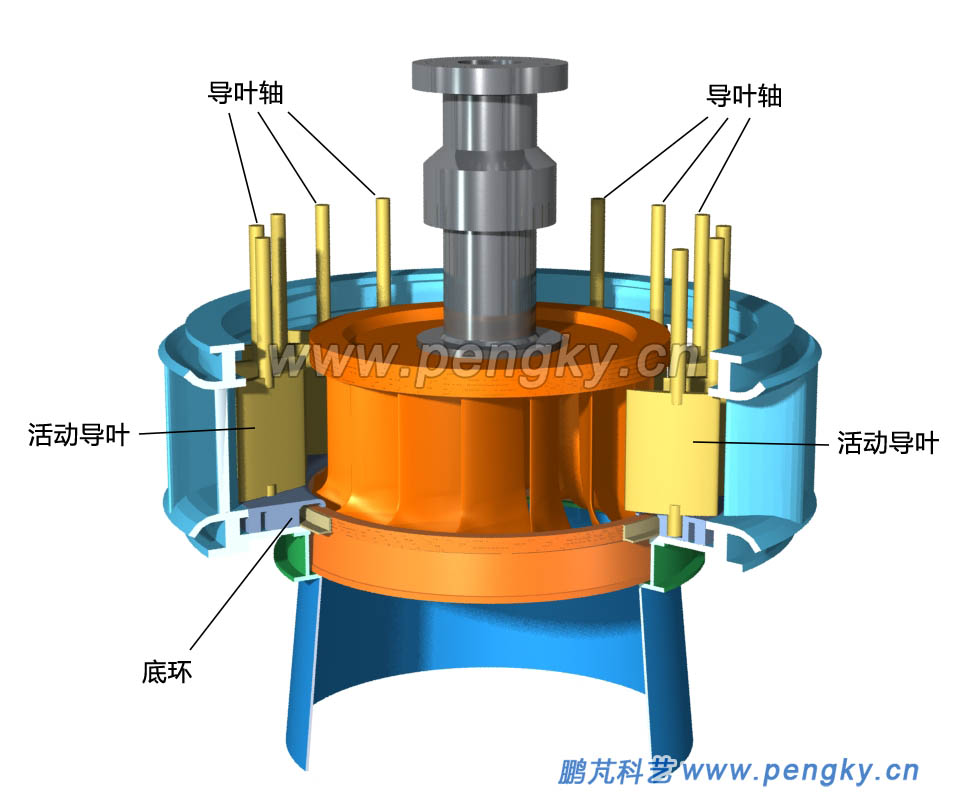

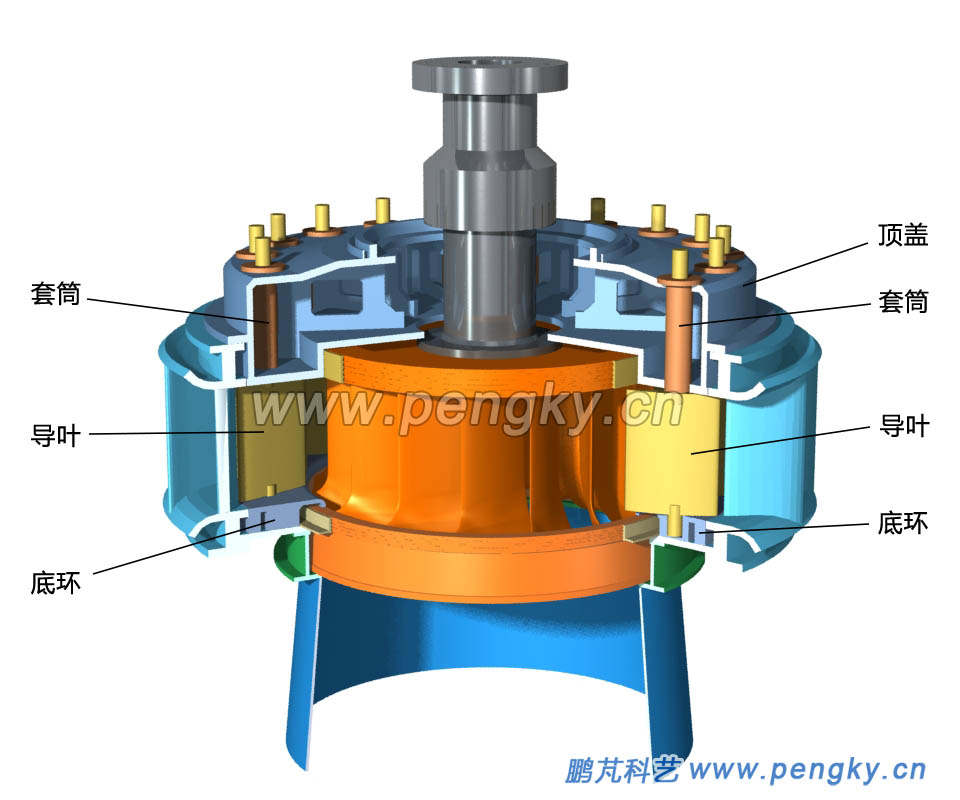

导叶套筒内部上边与下边有导叶轴的轴承，把导叶套筒依次套入导叶轴，安装到顶盖上，见图10。

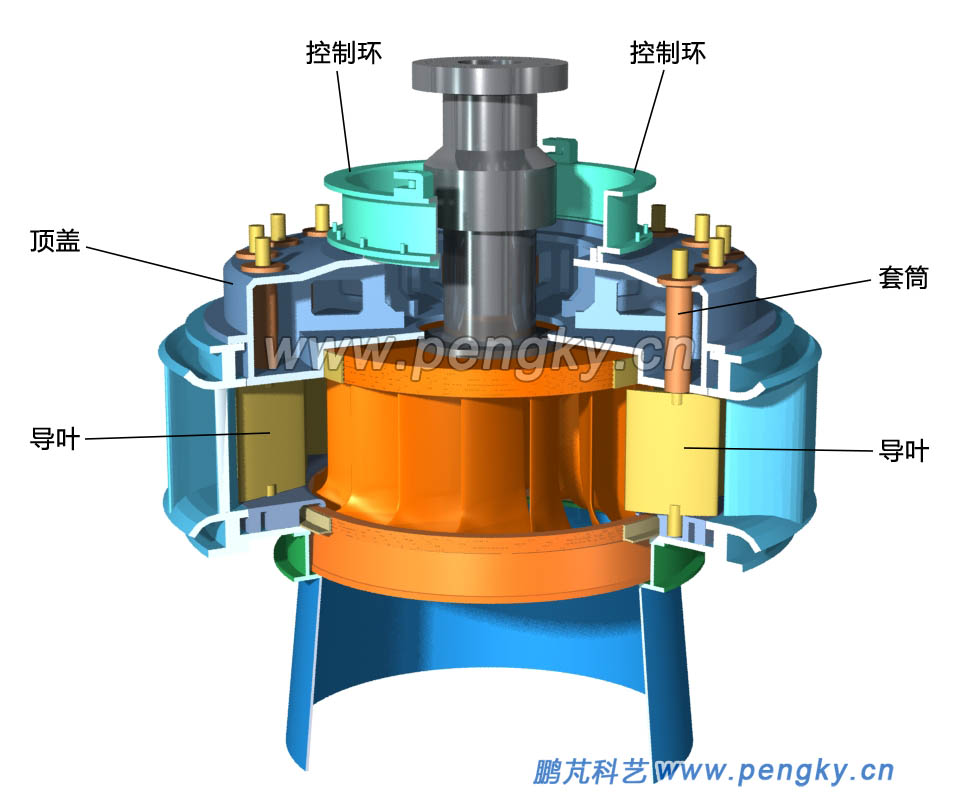

控制环是带动导叶同步转动的机构，安装在顶盖上，与水轮机同轴心，可自由旋转。见图11

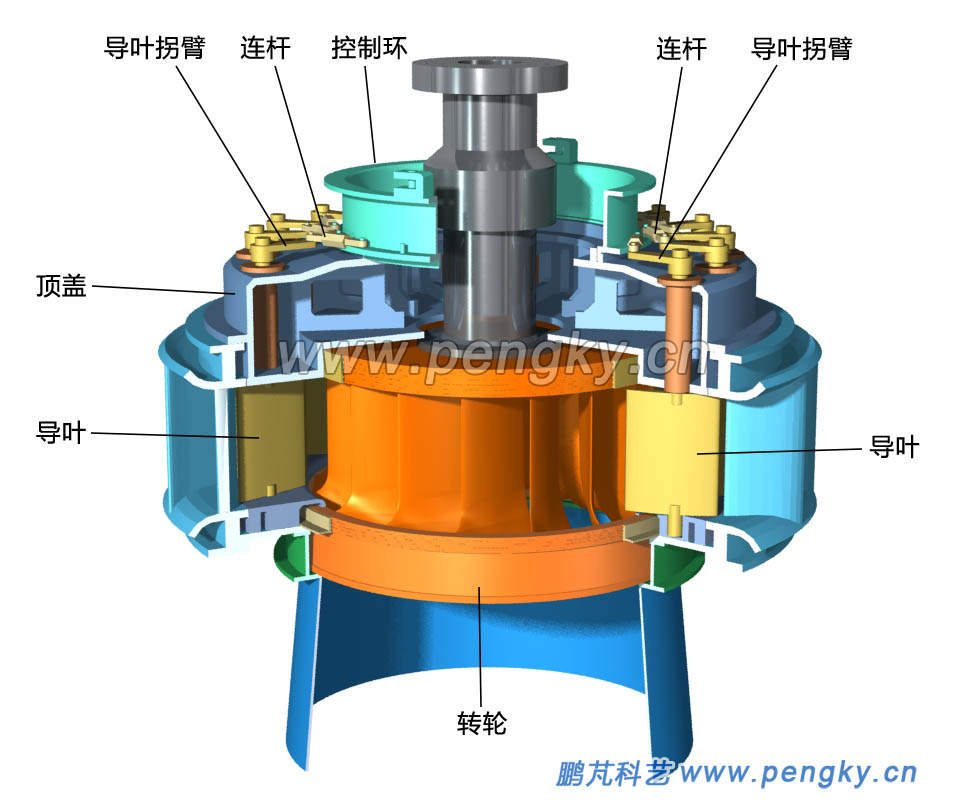

将活动导叶拐臂依次安装到导叶轴的上端，再用连杆依次把导叶拐臂与控制环连接起来，并对每个连杆的长度进行微调，使每个叶片同步运转，保证每个导叶能同步关闭，见图12，图17。拐臂与连杆的连接与动作原理参见水轮机的导水机构课件。

4. 主轴密封与导轴承的安装

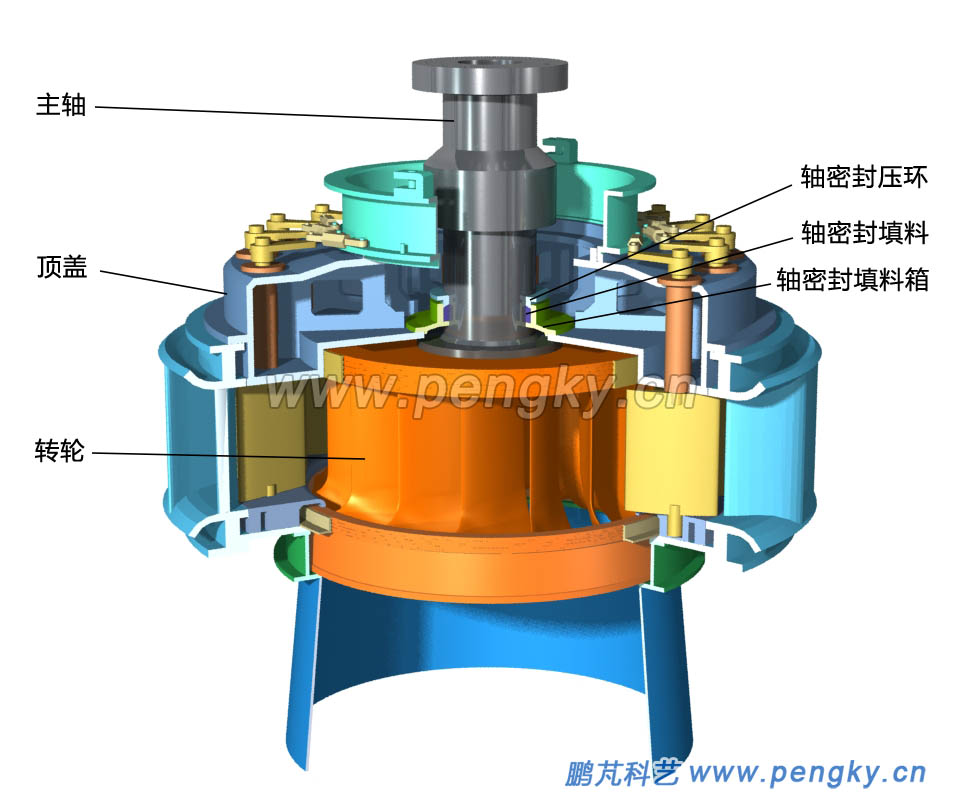

为防止转轮区的水漏到水轮机上部，在主轴与顶盖间要安装密封装置，见图13，图15。

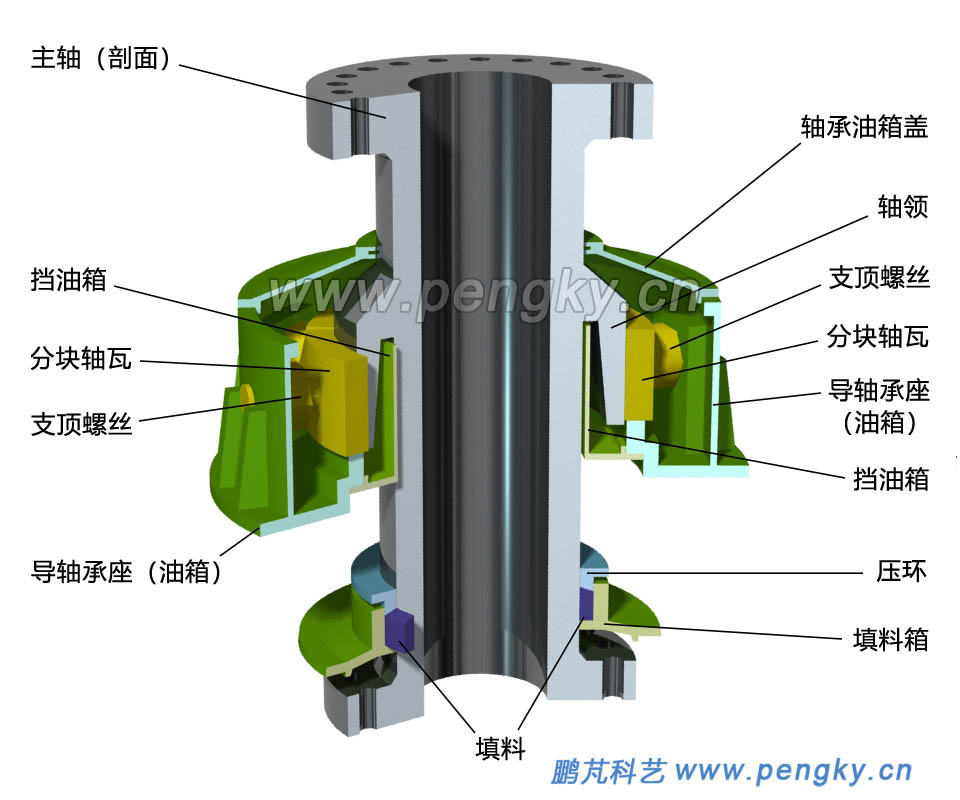

图15是放大的主轴密封装置与导轴承的局部剖视图。

主轴密封装置有几种形式，模型采用填料密封，主要由3部分组成，填料箱安装在顶盖下方，包围着主轴；在填料箱与主轴间塞有填料，以橡胶为主要材料制成；用压环把填料压紧即可。

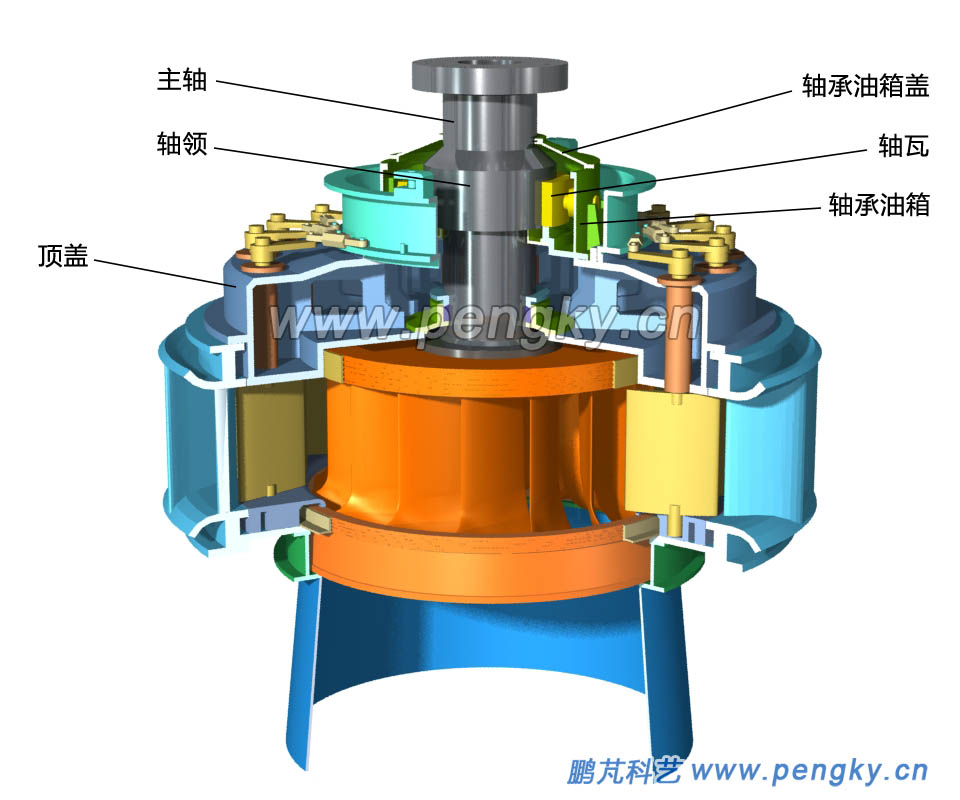

图15是稀油润滑油浸式导轴承结构示意图，导轴承仅承载主轴的径向载荷。转动的是轴领，固定的是轴瓦，两者之间采用稀油润滑，多块轴瓦紧抱轴领，组成轴承。整个导轴承的油箱由油箱主体与挡油箱组成，挡油箱伸到轴领内侧，在油箱内装有润滑油。油箱主体也是轴承支座，每块轴瓦通过支顶螺丝安装在支座上，调整各支顶螺丝可调整主轴的中心位置。在油箱内装有润滑油，即可对轴瓦与轴领间进行润滑，又可对轴承起到冷却作用（本模型未包含润滑油冷却器）。关于导轴承可参见水轮发电机的通风冷却与轴承课件。

水轮机没有推力轴承，水轮机轴法兰与发电机轴法兰用螺栓紧密的连接成为一根轴，水轮机与发电机共用发电机的推力轴承，水轮机的重量与水轮机轴向受力由发电机的推力轴承承载。发电机也有导轴承，所以水轮机的导轴承调整是与水轮发电机的推力轴承与导轴承调整同时进行的。

5. 接力器的安装

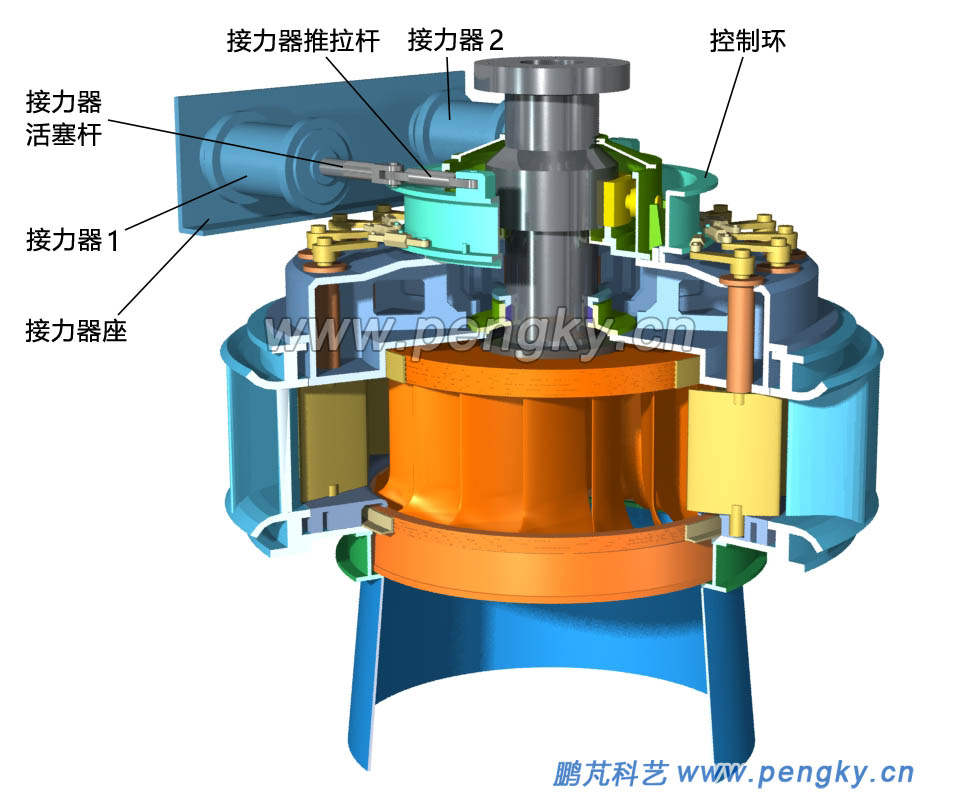

接力器座直接或通过支架固定在混泥土基础上，接力器通过后部的法兰固定在接力器座上。接力器推拉杆两端分别连接接力器活塞杆与控制环，见图16。

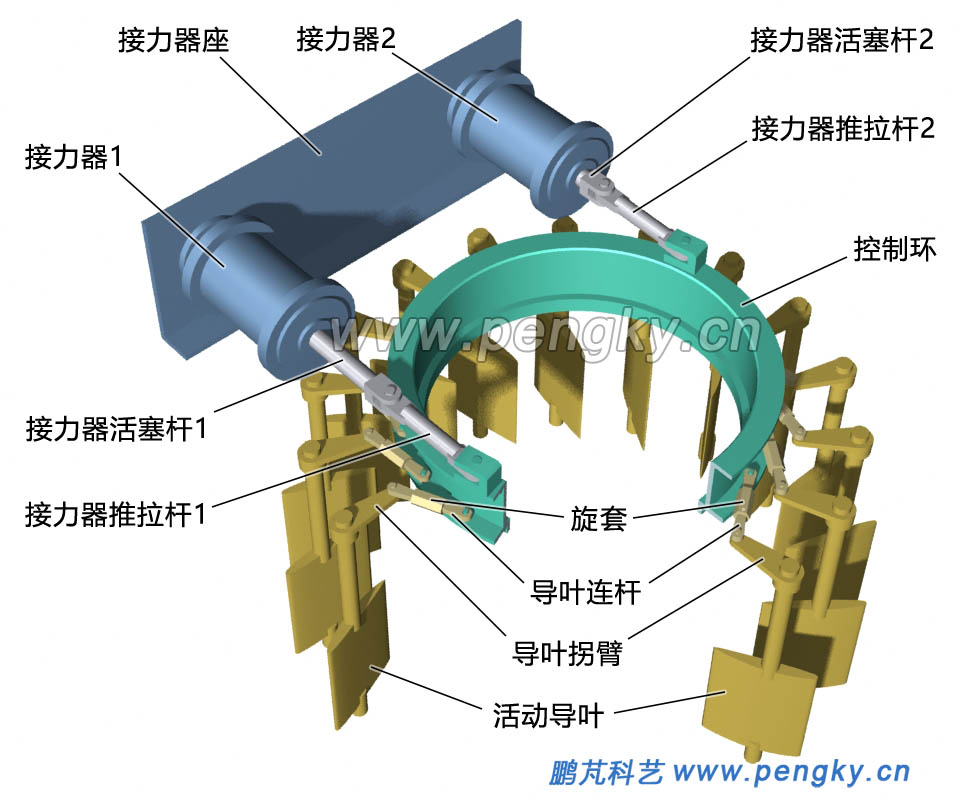

图17-接力器驱动导叶的结构

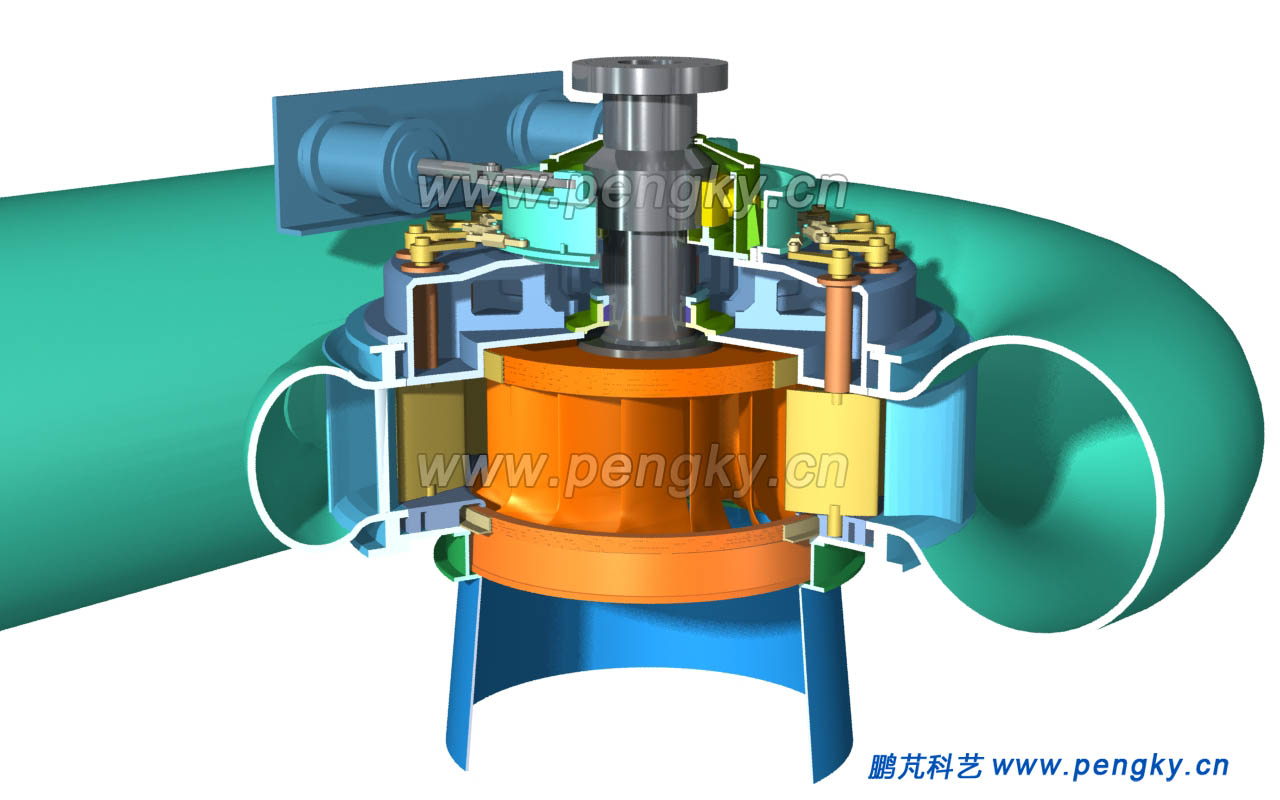

到此整个混流式水轮机组装完毕，图18是整个混流式水轮机结构示意图。

水轮机整个安装过程非常复杂，安装工艺要求很高，经常与发电机安装交叉进行，根据现场实际情况还可能调整安装顺序，不同型号的水轮机结构也不完全相同，以上介绍仅作参考。
