具有自主知识产权的国产燃气轮机

燃气轮机具有体积小功率大效率高的特点,使用天然气的燃气轮机是一种相对环保的动力设备,由重型燃气轮机与余热锅炉、蒸汽轮机组成的燃气——蒸汽联合循环机组已成为电力生产的重要组成部分,在电力行业得到广泛应用,重型燃气轮机也是大型舰船的动力设备,国外的常规动力航空母舰基本都采用燃气轮机作动力。目前我国的重型燃气轮机主要依靠进口,包括部分与国外燃气轮机巨头合作加工与生产的重型燃气轮机,不但价格昂贵,用途与使用范围也受到严格的限制。

中航工业黎明公司经过6年的努力于2008年研制成功R0110重型燃气轮机,燃机功率输出功率114.5MW,比起国外重型燃气轮机功率虽然不算大,但他是不受人制约的全国产化的重型燃气轮机,标志我国已进入能生产重型燃气轮机的行列,对于我国建造新的大型航母需要的重型燃气轮机有着重要意义。图1、图2是网络上国产重型燃气轮机的照片。

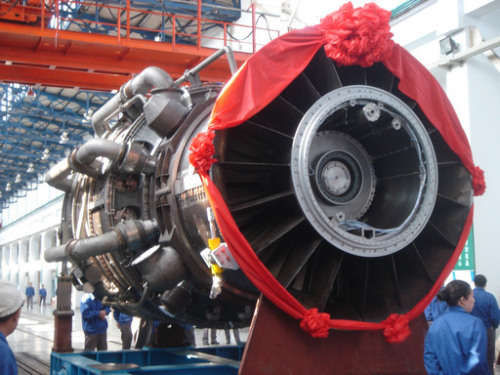

国产重型燃气轮机(1)

图1--国产重型燃气轮机(1)

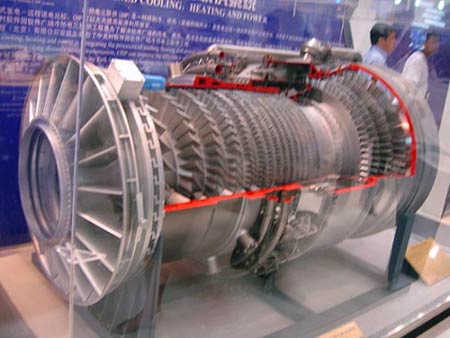

国产重型燃气轮机(2)

图2--国产重型燃气轮机(2)

2012年R0110重型燃气轮机在中海油深圳电力有限公司安装运行,已通过各项运行指标检测。在2013年深圳第15届高交会上,该项目参展,在展台上一个玻璃柜内有R0110重型燃气轮机的1/4的模型,模型做的很精致,现将隔玻璃拍的几张照片放在下面,供大家欣赏。

从模型看燃气轮机采用的是多级轴流式压气机与多级轴流式涡轮,燃烧室是环管型结构,见图3。

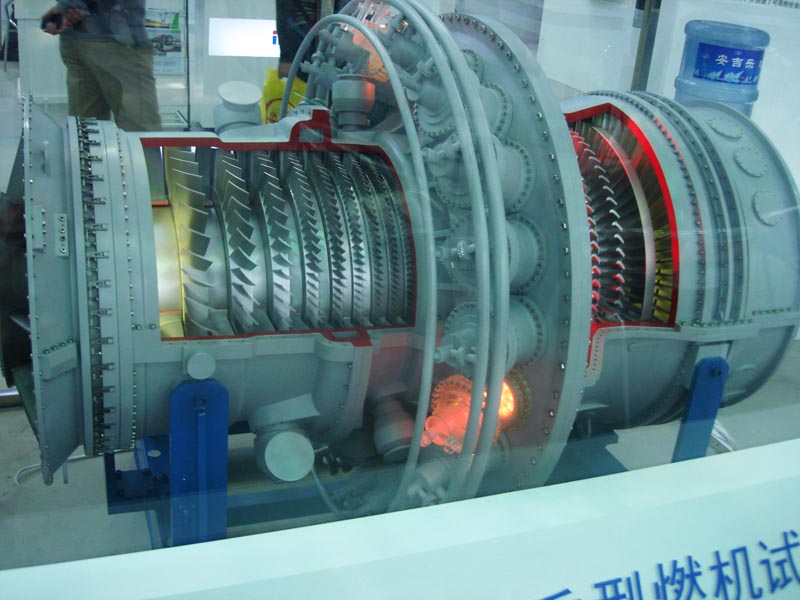

R0110燃气轮机剖视

图3--R0110重型燃气轮机剖视

在图4中可看到环管型火焰筒的剖面结构,火焰筒数目可能是20个。可看到压气机的后3级叶轮与3级涡轮(该机可能是4级涡轮)。

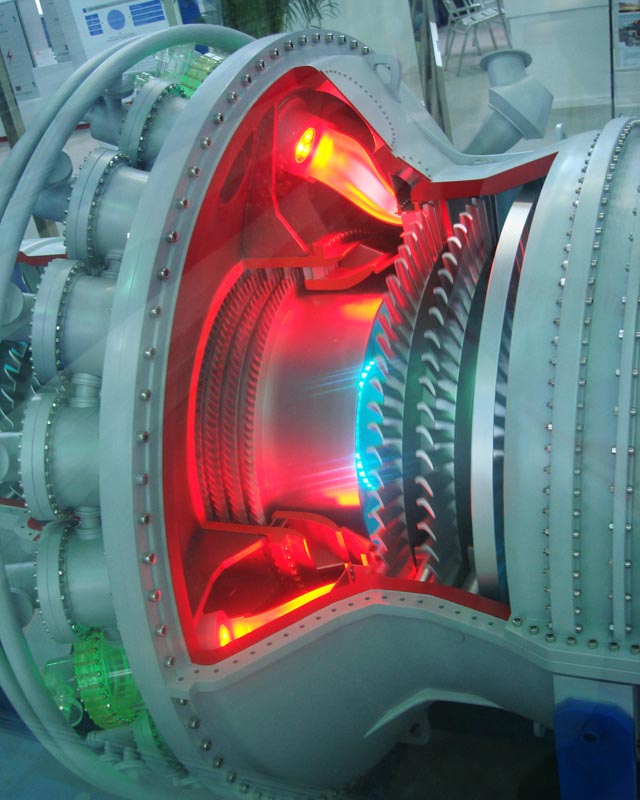

R0110燃气轮机燃烧室

图4--R0110重型燃气轮机燃烧室

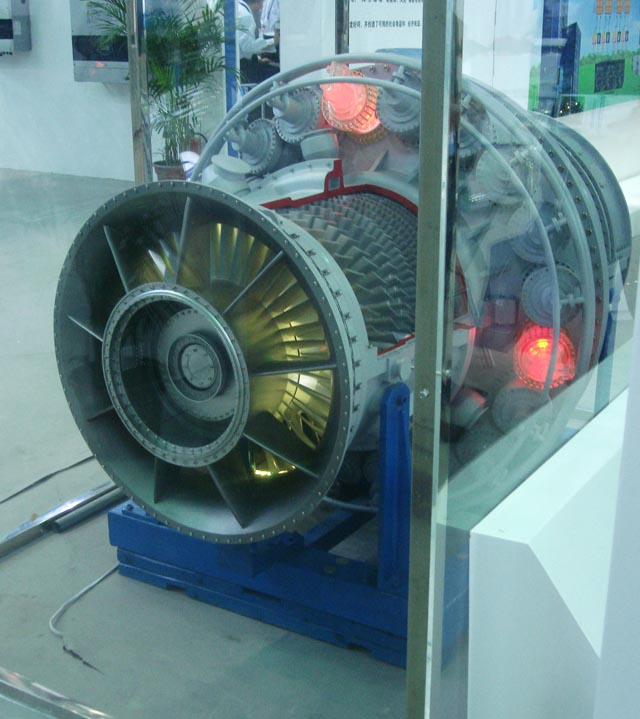

R0110燃气轮机压气机

图5--R0110重型燃气轮机压气机

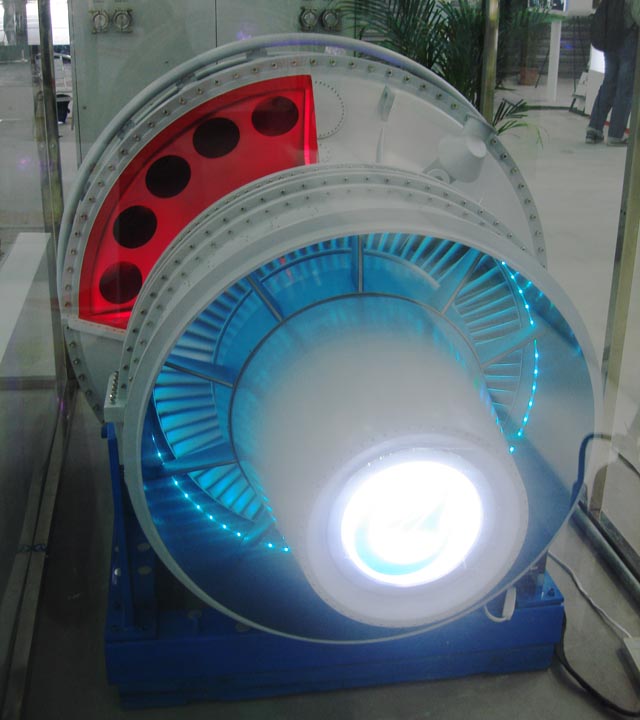

R0110燃气轮机燃气出口

图6--R0110重型燃气轮机燃气出口
