环管形燃烧室燃气轮机
Can Annular Combustor Gas Turbine

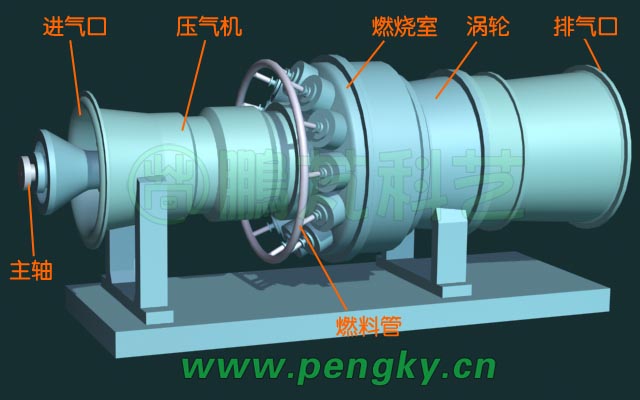

环管形燃烧室燃气轮机由轴流式压气机、环管形燃烧室、轴流式涡轮组成。图1是环管形燃烧室燃气轮机的外观图。

环管形燃烧室燃气轮机外观

图1-环管形燃烧室燃气轮机外观

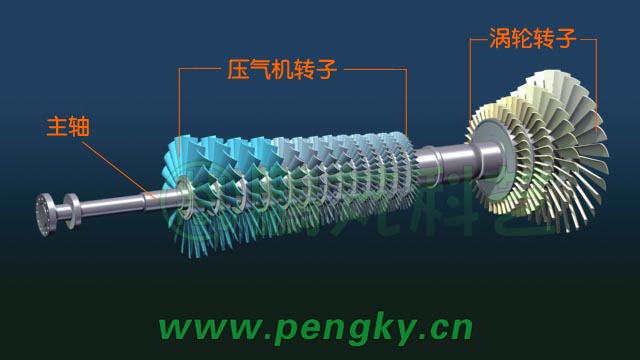

燃气轮机的压气机转子涡轮转子共用同一根转轴,一同组成燃气轮机转子,涡轮在向外部提供动力的同时也带动压气机一同旋转,图2是燃气轮机转子。

燃气轮机转子

图2-燃气轮机转子

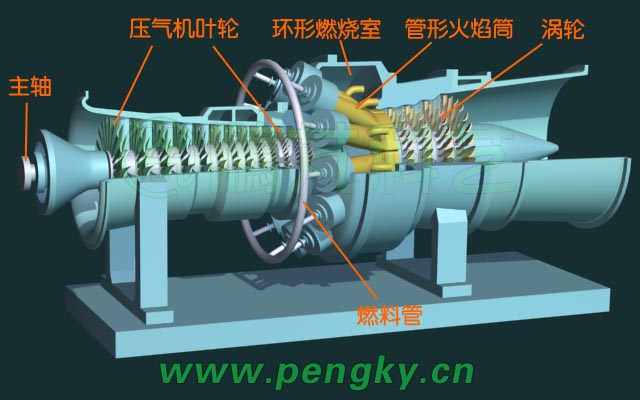

图3是燃气轮机剖面图,燃气轮机转子安装在机壳(气缸)内;在压气机与涡轮之间的环形空间为燃烧室,燃烧室内安装12个管式火焰筒与12个燃烧器,由燃料管向燃烧器输送燃料。

环管形燃烧室燃气轮机外观

图3-环管形燃烧室燃气轮机剖面图

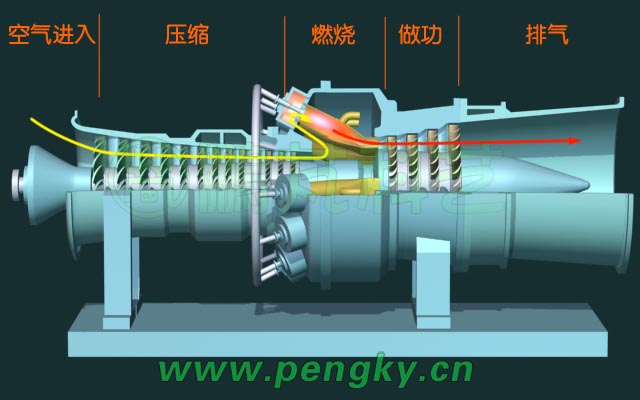

燃气轮机工作简单过程见图4:空气从进气口进入燃气轮机,高速旋转的压气机把空气压缩为高压空气,其流向见黄色箭头线;高压空气进入燃烧室,燃料与空气混合在燃烧室燃烧,产生高温高压燃气;高温高压燃气膨胀推动涡轮旋转做功;做功后的气体从排气口排出,其流向见红色箭头线。

环管形燃烧室燃气轮机气流走向

图4-环管形燃烧室燃气轮机气流走向

下面请观看环管形燃烧室燃气轮机运转动画

此页面上的内容需要较新版本的 Adobe Flash Player。

获取 Adobe Flash Player

目前许多大型燃气——蒸汽联合循环发电机组使用的燃气轮机是采用环管形燃烧室燃气轮机。
