环形燃烧室燃气轮机
Annular Combustor Gas Turbine

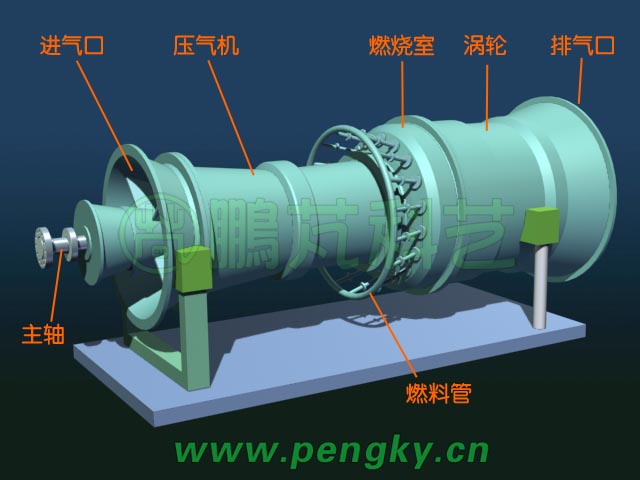

环形燃烧室燃气轮机由轴流式压气机、环形燃烧室、轴流式涡轮组成。图1是环形燃烧室燃气轮机的外观图。

环形燃烧室燃气轮机外观

图1-环形燃烧室燃气轮机外观

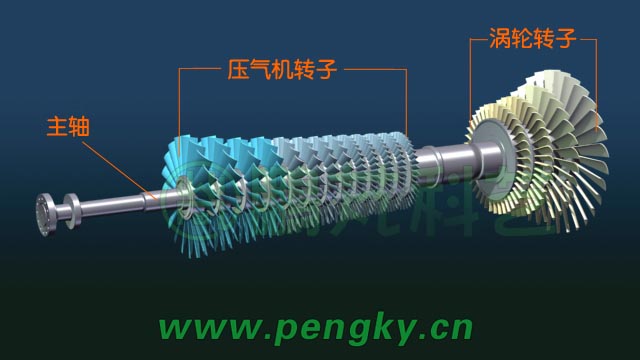

燃气轮机的压气机转子涡轮转子共用同一根转轴,一同组成燃气轮机转子,涡轮在向外部提供动力的同时也带动压气机一同旋转,图2是燃气轮机转子。

燃气轮机转子

图2-燃气轮机转子

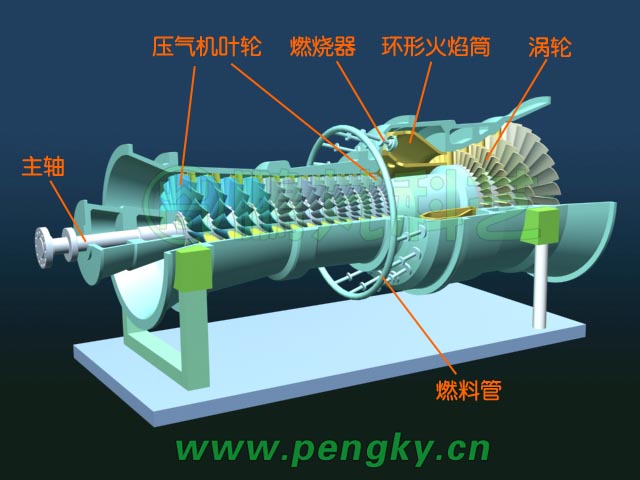

图3是燃气轮机剖面图,燃气轮机转子安装在机壳(气缸)内;在压气机与涡轮之间有环形燃烧室,燃烧室内安装环形火焰筒与多个燃烧器,由燃料管向多个燃烧器输送燃料。

环形燃烧室燃气轮机外观

图3-环形燃烧室燃气轮机外观

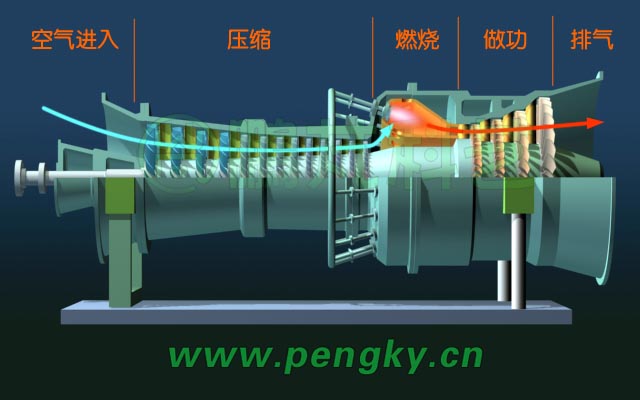

燃气轮机工作简单过程见图4:空气从进气口进入燃气轮机,高速旋转的压气机把空气压缩为高压空气,其流向见浅蓝色箭头线;高压空气进入燃烧室,燃料与空气混合在燃烧室燃烧,产生高温高压燃气;高温高压燃气膨胀推动涡轮旋转做功;做功后的气体从排气口排出,其流向见红色箭头线。

环形燃烧室燃气轮机气流走向

图4-环形燃烧室燃气轮机气流走向

下面请观看环形燃烧室燃气轮机运转动画

此页面上的内容需要较新版本的 Adobe Flash Player。

获取 Adobe Flash Player
