燃气—蒸汽联合循环发电简介

Gas and Steam Combined Cycle

Power Generation Introduction

   天然气是绿色能源

天然气的主要成分是甲烷(CH4),其分子由一个碳原子(C)与四个氢原子(H)组成。

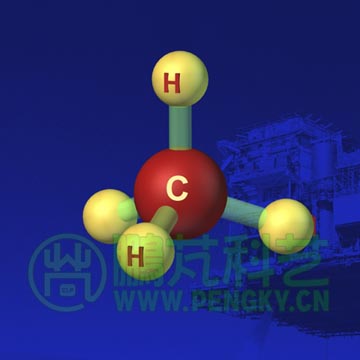

甲烷(CH4)分子结构

图1--甲烷(CH4)分子结构

天然气无色、无味、无腐蚀性,天然气燃烧生成水(H2O)与二氧化碳(CO2),不产生灰、渣、二氧化硫等有害物质,天然气是世界公认的清洁能源。

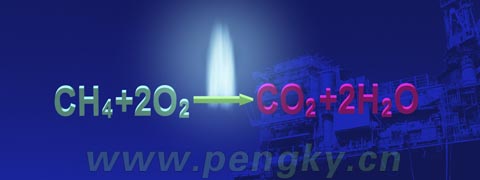

甲烷(LNG)燃烧生成水与二氧化碳

图2--甲烷(LNG)燃烧生成水与二氧化碳

LNG就是液化天然气,液化后的天然气体积是气体形态的六百份之一,方便大量储存和远距离运输。

采用 LNG为原料,采用“燃气—蒸汽联合循环”技术来发电的电厂称为燃气—蒸汽联合循环发电厂。采用天然气发电可大大减少对环境的污染,采用“燃气—蒸汽联合循环”技术发电,发电效率高达57%,燃煤电厂为40%左右,发同样的电能CO2排放量仅为燃煤电厂的40%左右。

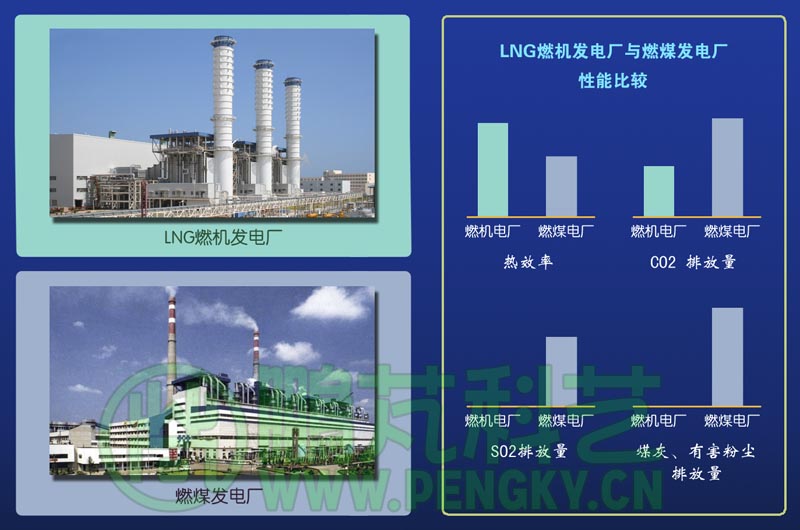

LNG发电厂与煤发电厂对比

图3--LNG发电厂与煤发电厂对比

   燃气—蒸汽联合循环发电系统的流程

这是燃气—蒸汽联合循环发电系统设备与生产流程图,显示了天然气发电的主要流程。

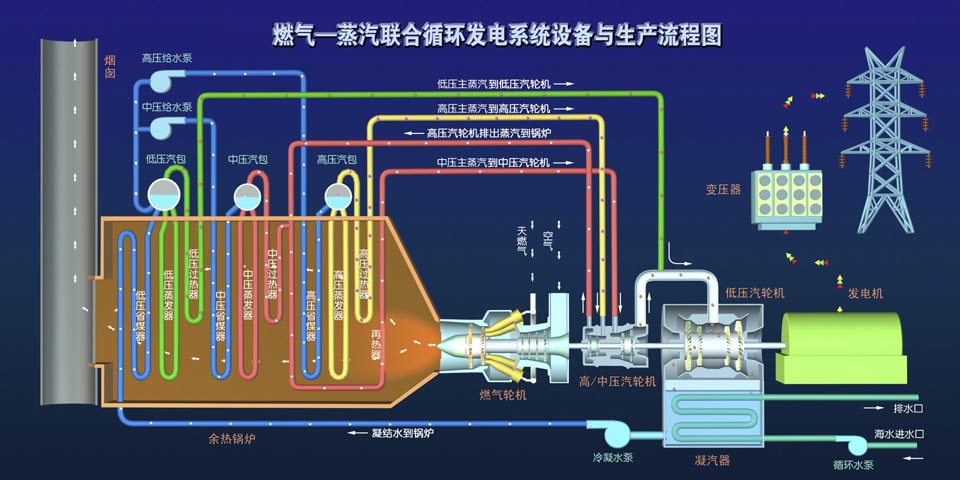

燃气—蒸汽联合循环发电流程图

图4--燃气—蒸汽联合循环发电流程图

经过加热后的天然气进入燃气轮机的燃烧室,与压气机压入的高压空气混合燃烧,产生高温高压气流推动燃气轮机旋转做功。

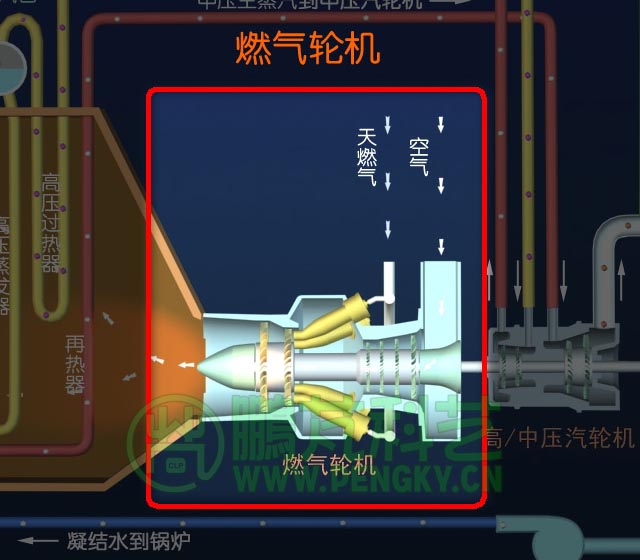

燃气轮机示意图

图5--燃气轮机示意图

从燃气轮机排出的高温气体高达摄氏600度,进入余热锅炉把水加热成高温高压蒸汽。

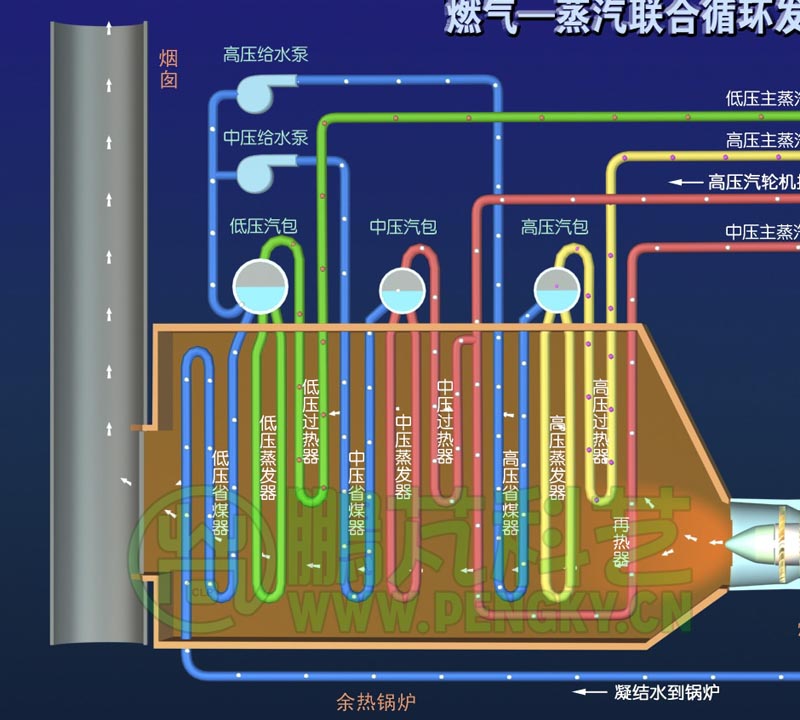

余热锅炉示意图

图6--余热锅炉示意图

高温高压蒸汽推动蒸汽轮机旋转做功,将内能转换成机械能。

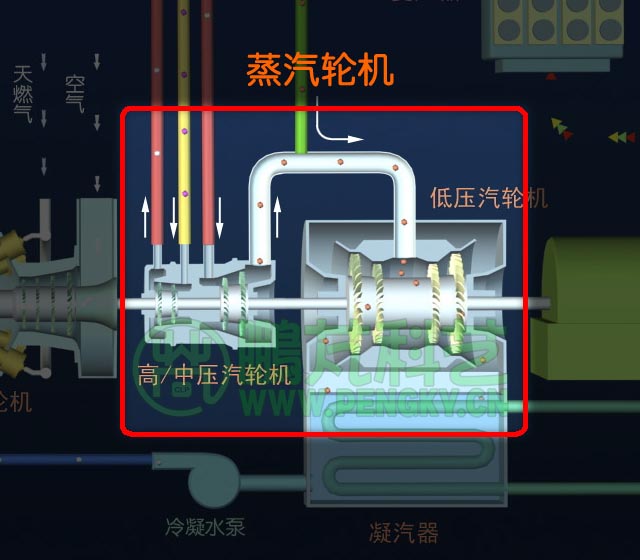

蒸汽轮机示意图

图7--蒸汽轮机示意图

燃气轮机、蒸汽轮机、发电机的转轴相互连接,同轴旋转,实现燃气轮机、蒸汽轮机同时推动发电机旋转发电,这样的组合称为单轴系统。

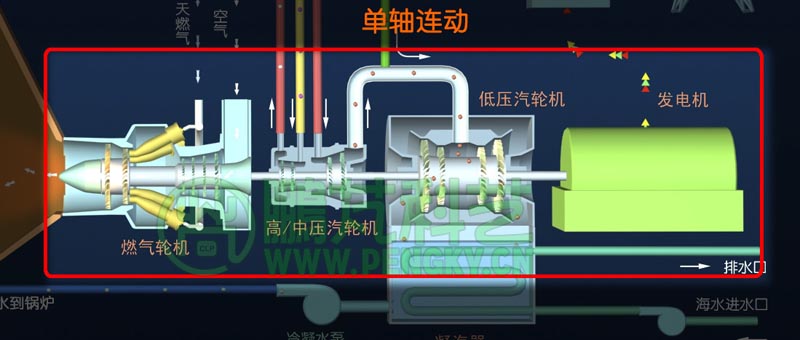

单轴系统示意图

图8--单轴系统示意图

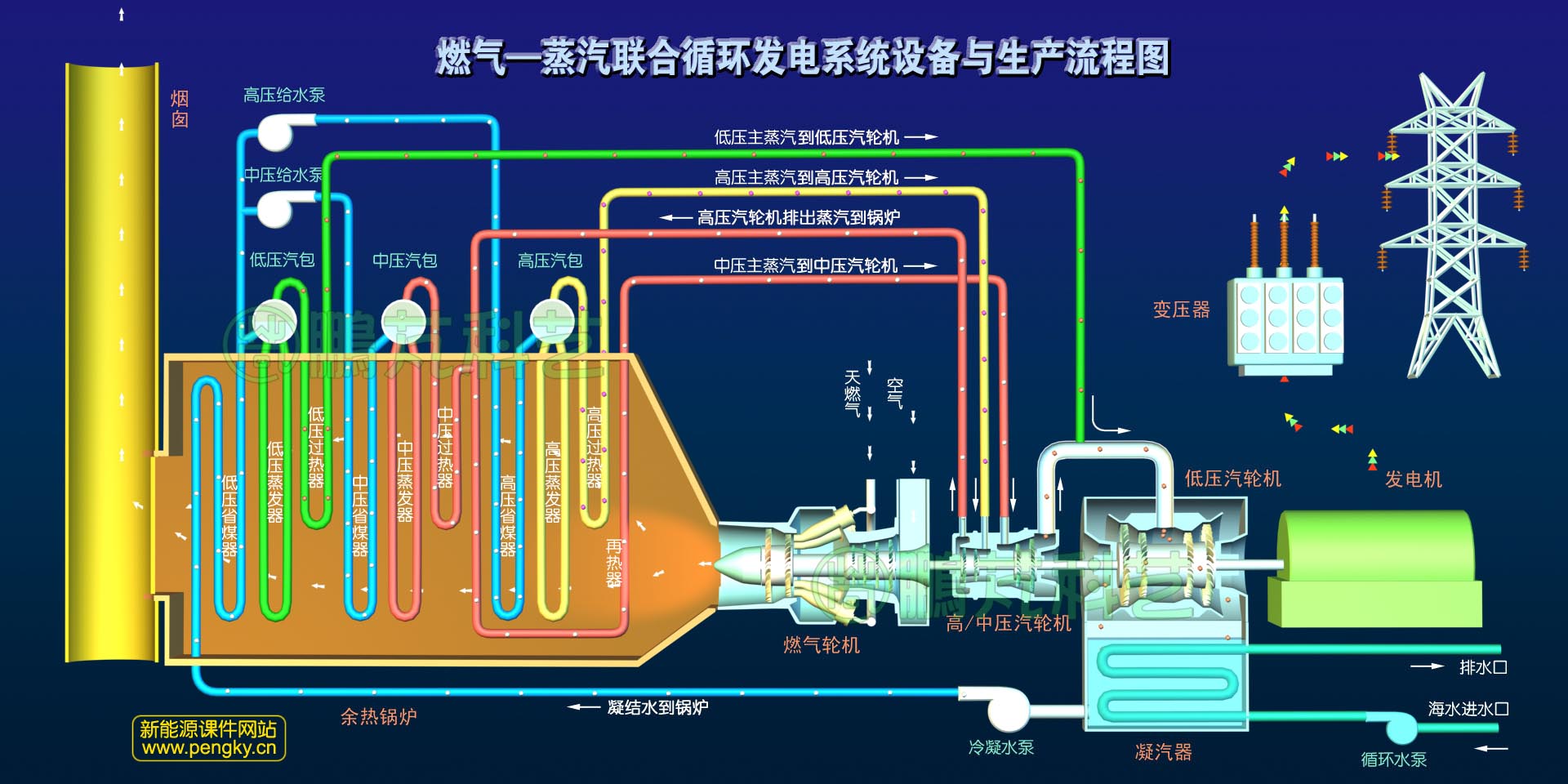

由于大多数网友电脑显示器分辨率不够高,网站网页尺寸也不大,图4 “燃气—蒸汽联合循环发电系统设备与生产流程图”的分辨率仅为960×480,看起来较吃力,网站提供分辨率为1920×960的高清图片,需要的网友可点击“高清流程图下载”,待显示图片后再鼠标右键点击图片,“图片另存为”到电脑。在电脑用图片浏览器放大观看。

网站同时提供“燃气—蒸汽联合循环发电系统设备与生产流程动画”,分辨率为1600×800,由于尺寸大,文件容量也大,不方便在网络浏览器播放,有兴趣的网友可点击“高清流程动画下载”,耐心等待下载,然后在电脑上用影视播放器观看,电脑显示器分辨率应大于1600×800,否则会影响动画清晰度。
