垂直轴风力机的实度

在水平轴风力机栏目中风轮实度一节中讨论过风轮实度问题,垂直轴风力机的实度虽不是一个有确定值的参数,但是一个重要的参考数,实度大了不光是功率系数会降低,还可能无法正常运行。

下面简介垂直轴风力机的实度问题,内容主要来自《垂直轴风力机原理与设计》一书,供大家参考。该书主要介绍Φ型垂直在风力机,叶片数2或3个,但工作原理与直叶片的H型风力机相同。

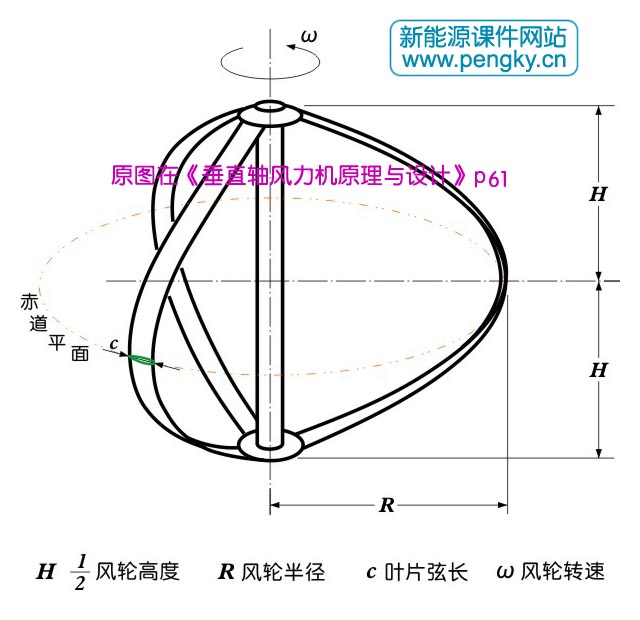

大型的Φ型垂直轴风力机通常采用双叶片或三叶片结构,图1是一个3叶片的Φ型垂直轴风力机风轮立体构造图。图中R是风轮的半径,H是风轮高度的一半,c是叶片截面的弦长。

三叶片Φ型垂直轴风力机风轮

图1 三叶片Φ型垂直轴风力机风轮

大型的Φ型垂直轴风力机叶片较多使用对称翼型,2个叶片,因叶片较长,为加大强度一般采用较厚的NACA0015与NACA0018翼型。大部分的叶片较窄,有些叶片的弦长只有风轮周长的1/100。

两个或三个叶片弯曲结合成Φ型,弯曲的形状多为抛物线型与悬链线型。

垂直轴风力机的实度定义为NcL/S,其中N为叶片数,c为叶片翼型的弦长,L为叶片长度,D为风轮直径,S为风轮的迎风面积。对于Φ型叶片风轮,当高度与直径之比为1.5时,S=DD;对于H型叶片风轮,S=LD,实度为Nc/2R,在参考书中也采用Nc/R作为H型垂直轴风力机的实度。

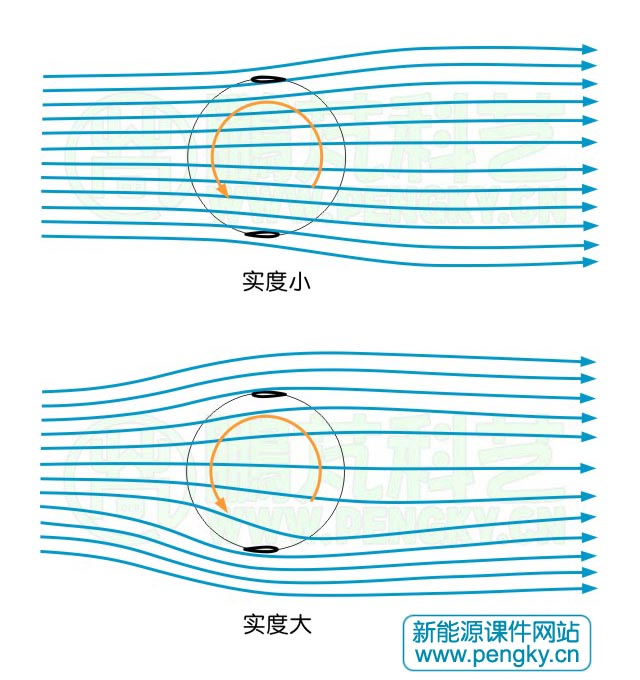

图2是气流通过风轮的流线图,上图是气流通过实度小的风轮时流线图;下图是气流通过实度大的风轮时流线图。可看出当风轮实度大时气流如遇到一个旋转的圆柱,绕开而行,通过风轮的气流少了、速度慢了,风轮得到的风功率小了。(注:本图不是气流的瞬时图,是一段时间的平均值图;两图的风轮没有显示实度的不同,仅是风轮的示意图)。

气流通过实度不同的风轮的流线图

图2 气流通过实度不同的风轮的流线图

叶片多时叶片的尾流(包含湍流)会影响后面叶片的运行;叶片过宽时叶片不能以正常气动状态运行,所以大型Φ型垂直轴风力机风轮实度一般在0.2至0.1。

图3是不同实度的风轮在不同叶尖速比时的功率系数曲线图,显示了实度从0.1到0.4时的功率系数随尖速比的变化。实度大的适应风速变化范围窄,实度小的适应风速变化范围大。

不同实度的风轮在不同叶尖速比时的功率系数曲线

图3 不同实度的风轮在不同叶尖速比时的功率系数曲线

目前国内生产的小型H型垂直轴风力机的实度普遍要大一些,不少的风力机实度大于0.4,实际运行效果如何目前都没有具体数据。
