中间定子盘式风力发电机
Intermediate Stator Disc Generator

由于盘式电机的轴向尺寸短,直径大,易制成多极结构,有较高的功率和质量比,盘式电机可以做得较薄,安装在垂直轴风力机的转轮上对风的阻力小,是直驱式垂直轴风力机的优选机型。盘式电机的定子与转子都呈平面圆盘结构,采用轴向气隙磁通,定子与转子轴向交替排列,下面通过一个模型介绍直驱中间定子盘式风力发电机。

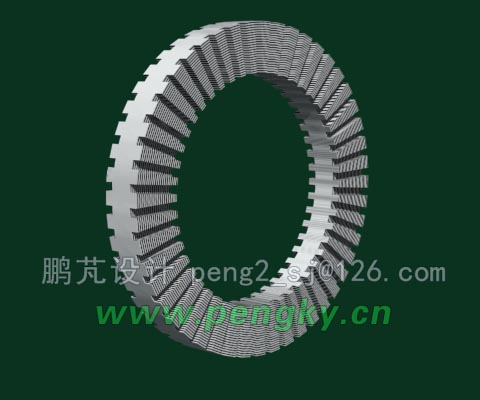

图1是盘式定子铁芯。由于盘式发电机通过定子绕组的的磁力线是轴向走向,在电机旋转时是绕轴运行的,所以定子的硅钢片是绕制的,在两侧有绕组的嵌线槽。

盘式定子铁芯

图1--盘式定子铁芯

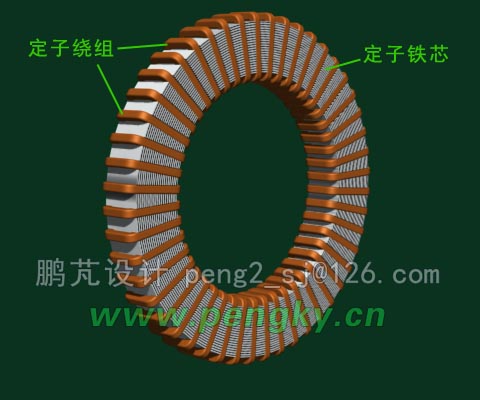

在定子线槽内分布着定子绕组,按三相布置连接,见图2。

盘式定子铁芯与绕组

图2--盘式定子铁芯与绕组

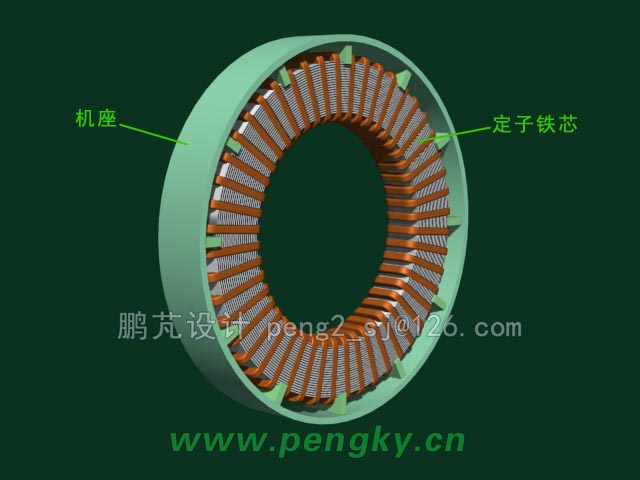

盘式定子铁芯固定在机座的支架上,见图3,

固定在机座上的盘式定子

图3--固定在机座上的盘式定子

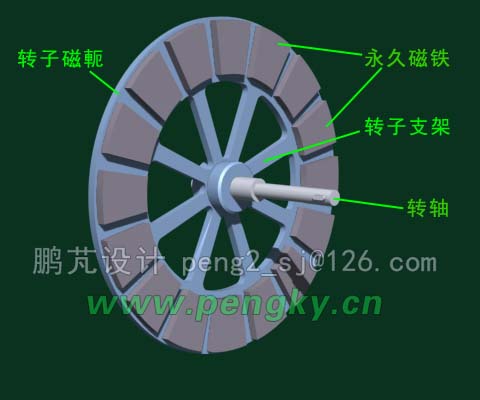

在定子两侧安装盘式转子,盘式转子由磁軛与磁极组成,磁极由永久磁铁制成,图4为左面转子图。

盘式转子

图4--盘式转子

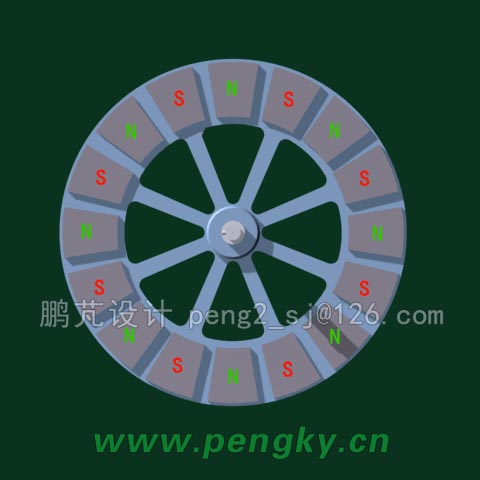

盘式转子的磁极分布见图5,

盘式转子的磁极分布

图5--盘式转子的磁极分布

右面转子结构与左面转子结构相同,只是反个面而已。

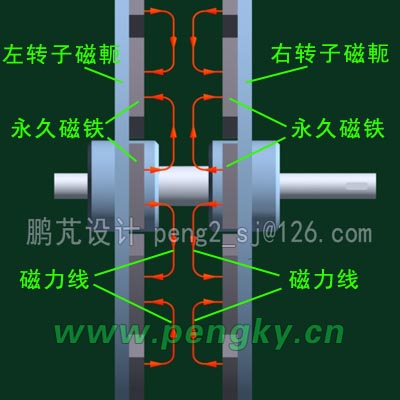

图6为左右转子间的磁力线走向图(隐去定子),可见在通过定子嵌线槽平面(或气隙)的磁力线方向是轴向的,所以说盘式电机采用轴向磁场。

盘式转子的磁力线走向-1

图6--盘式转子的磁力线走向-1

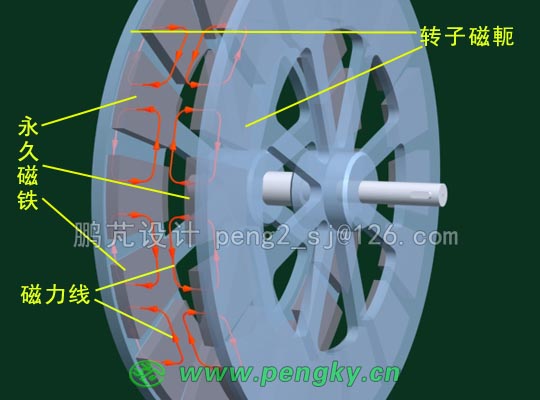

为更清楚的看清磁力线走向,图7为稍侧面的磁力线走向图。

盘式转子的磁力线走向-2

图7--盘式转子的磁力线走向-2

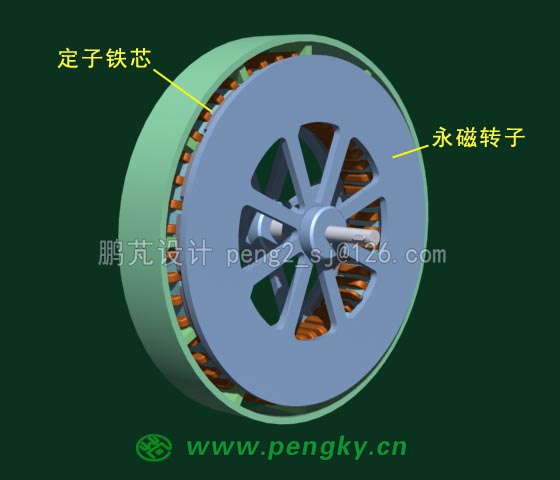

把转子安装在定子两侧,转子与定子间有气隙,组成中间定子两侧转子的盘式发电机结构,见图8。

盘式转子与盘式定子

图8--盘式转子与盘式定子

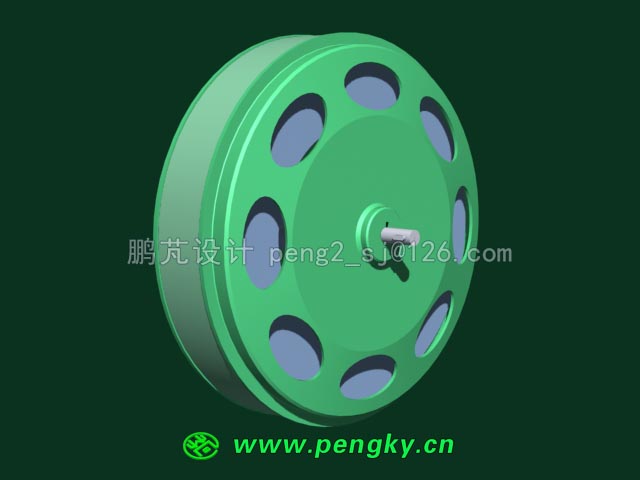

安装上左右端盖,图9为组装好的永磁中间定子盘式发电机。

永磁中间定子盘式发电机模型

图9--永磁中间定子盘式发电机模型

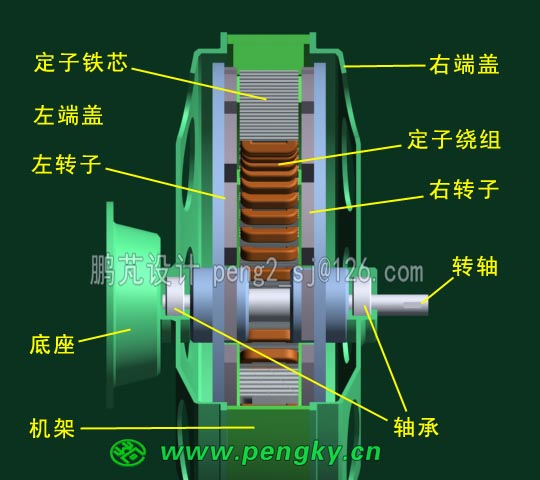

图10为永磁中间定子盘式发电机的剖面图。

永磁中间定子盘式发电机的剖面图-1

图10--永磁中间定子盘式发电机的剖面图-1

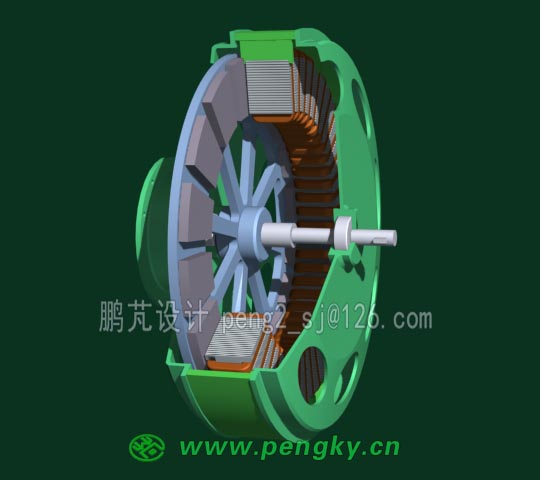

图11为侧视的剖面图,为看清内部结构隐藏了右转子。

永磁中间定子盘式发电机的剖面图-2

图11--永磁中间定子盘式发电机的剖面图-2
