水轮发电机的构造
Hydrogenerator Structure
水轮发电机的分类

水轮发电机按布置方式不同分为立式卧式。对于较小型水轮机,转速较高,特别是冲击式水轮机,多采用卧轴发电机。大型水轮机的转速都比较低,为了能发出50Hz的交流电,水轮发电机采用多对磁极结构,对于每分钟120转的水轮发电机,转子为25对磁极。三峡电站某700MW水轮发电机的转子转速为75r/min(每分钟75转),使用40对磁极(80极)。由于磁极很多,体积庞大,故采用立轴结构

推力轴承是承受轴向力轴承水轮发电机组包括发电机与水轮机,发电机与水轮机的轴是连接成一根轴(刚性连接)运转,发电机转子重量与水轮机转轮重量与水推力都必须由推力轴承承担。

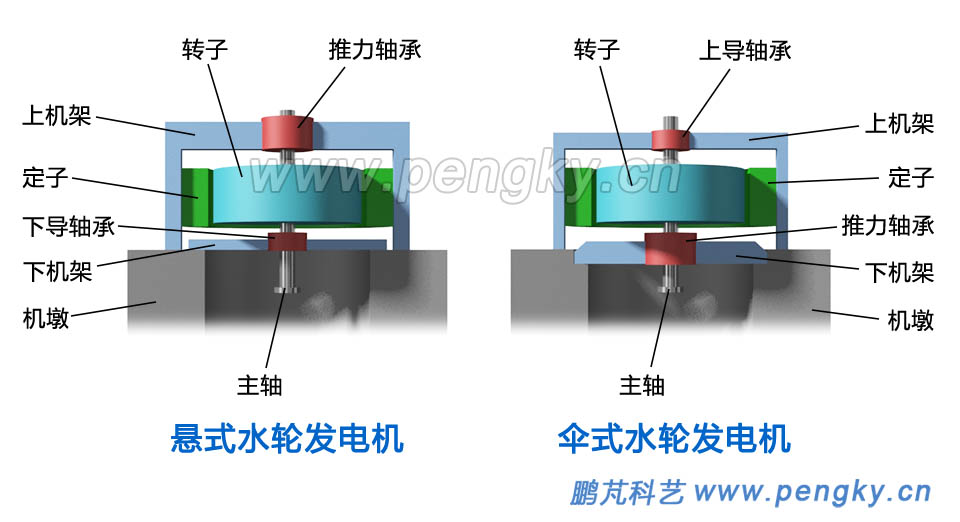

立轴结构发电机按推力轴承位置不同,分为悬式伞式。推力轴承位于转子上方的水轮发电机称为悬式水轮发电机,推力轴承位于转子下方的水轮发电机称为伞式水轮发电机。图1左侧是悬式水轮发电机结构示意图,是转子悬吊在机架上的意思。图1右侧是伞式水轮发电机结构示意图,是转子像伞一样撑在机架上的意思。

悬式水轮发电机与伞式水轮发电机

图1--悬式水轮发电机与伞式水轮发电机

本课件用一个模型介绍伞式水轮发电机,由于过多磁极不易看清结构,水轮机发电机模型只有12对磁极。模型只展示水轮发电机的基本结构与组成,不含螺栓、垫板、压环、楔版、键、加强筋等零件与辅件。

水轮发电机的转子

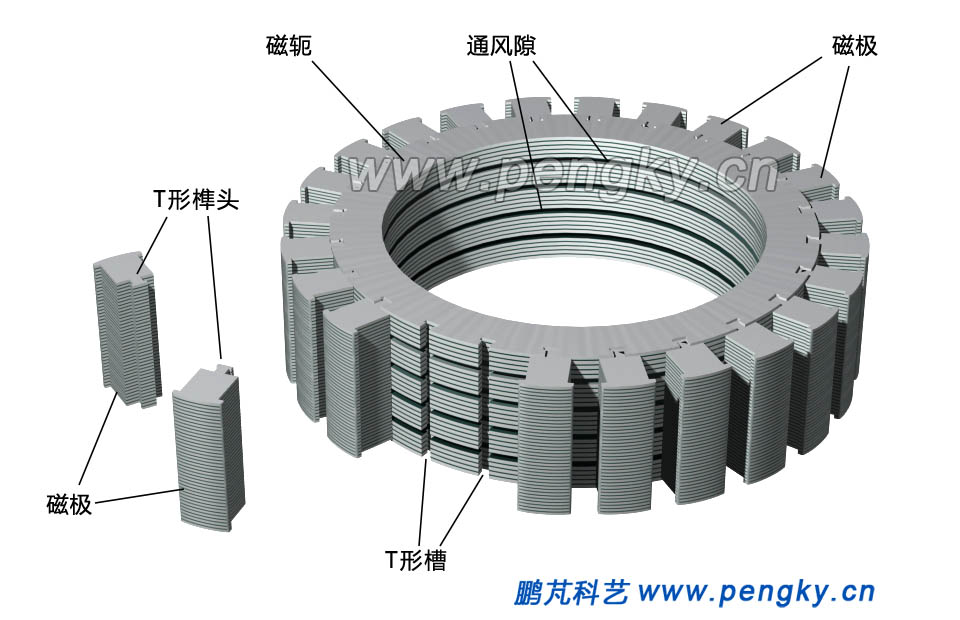

水轮发电机的转子采用凸极式结构,转子铁芯由磁轭磁极组成,磁轭是磁极磁力线的通路,发电机模型有南北相间的24个磁极。在磁轭外圆周开有T形槽,磁极通过T形榫头固定在磁轭上,图2是转子铁芯结构图,图中左侧是两个未安装的磁极。磁轭叠片分为几层,层间有缝隙,称为通风隙,用来通风冷却。

水轮发电机转子有多对磁极

图2--水轮发电机转子有多对磁极

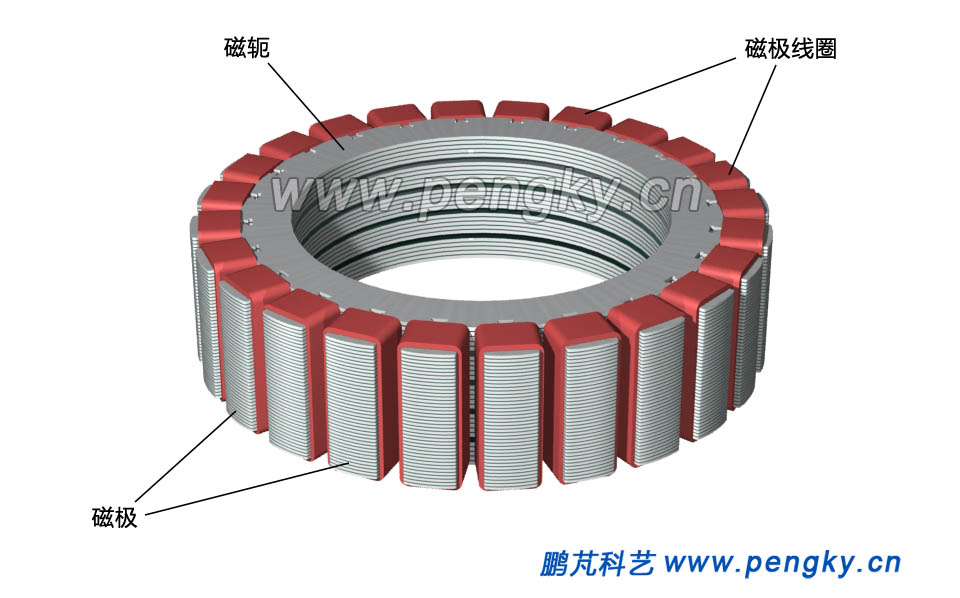

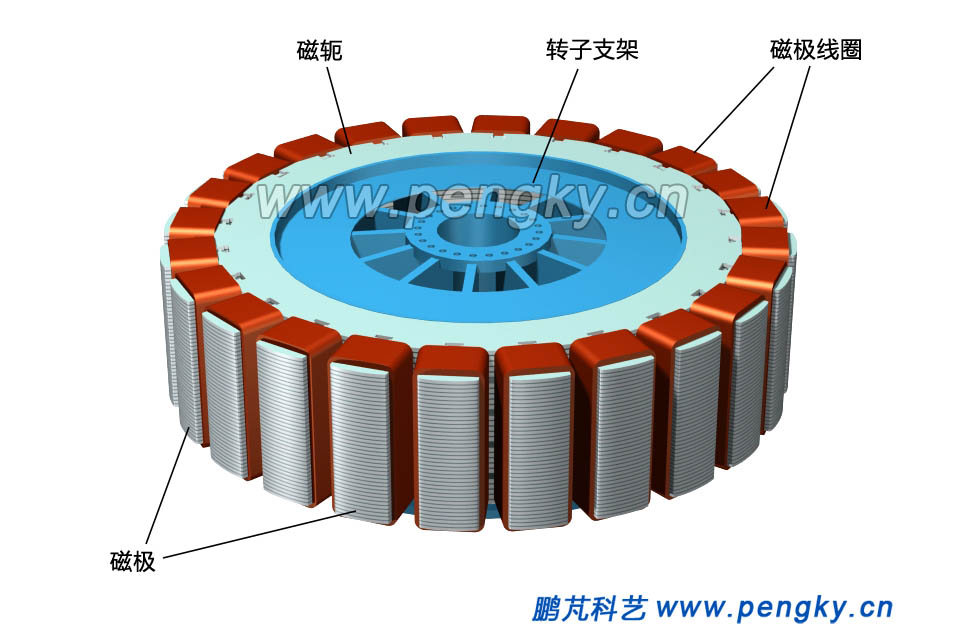

每个磁极上都绕有励磁线圈,线圈连接主轴端头上的集电环,励磁电源由励磁发电机或外部的励磁电源系统提供(通过集电环向励磁线圈供电),24个励磁线圈连接组成南北相间的12对磁极。见图3

有励磁绕组的转子铁芯

3--有励磁绕组的转子铁芯

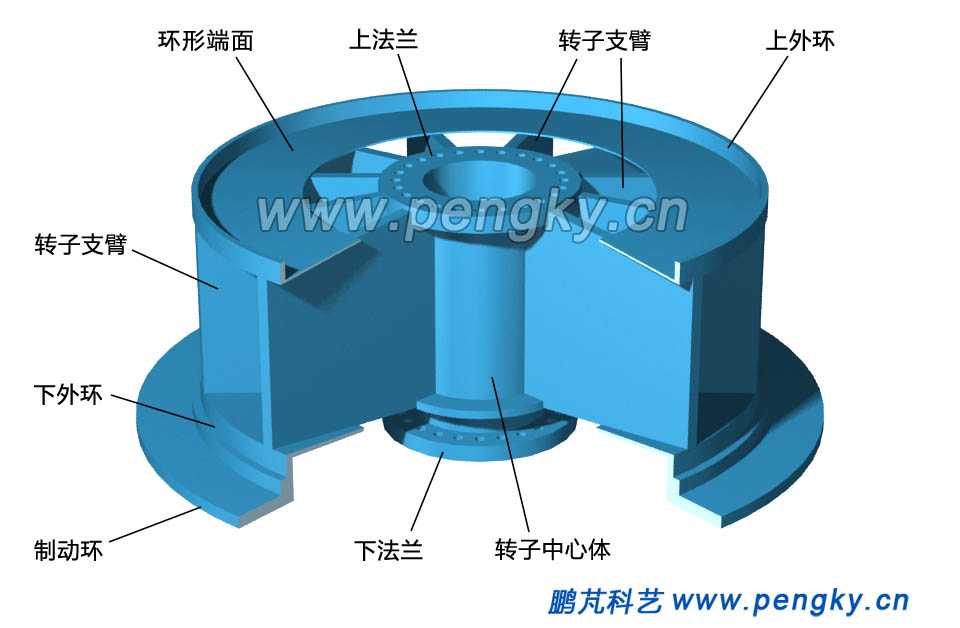

磁轭安装在转子支架上,图4是转子支架结构示意图。转子支架由转子中心体、转子支臂、上外环、下外环、制动环组成。

转子中心体是转子主轴的中间段,上法兰上端轴下法兰下端轴。中心体通过转子支臂支撑磁轭,转子支臂是板状,当转子旋转时支臂像离心风机的叶片,把空气扇入磁轭的通风隙进行散热。

转子支架外侧上下端有上外环下外环加固支臂,并有环形端面让空气流向磁轭。转子支架下侧还有制动环,是转子的刹车环。

水轮发电机转子支架

图4--水轮发电机转子支架

把磁轭安装在转子支架外周,安装好磁极,绕好磁极线圈,就组成了发电机转子。见图5

水轮发电机的转子

图5--水轮发电机的转子

大型水轮发电机主轴多为三段式,在转子中心体上方的是上端轴,在转子中心体下方的是下端轴。上端轴、转子中心体、下端轴通过法兰用螺栓固定在一起形成发电机主轴。

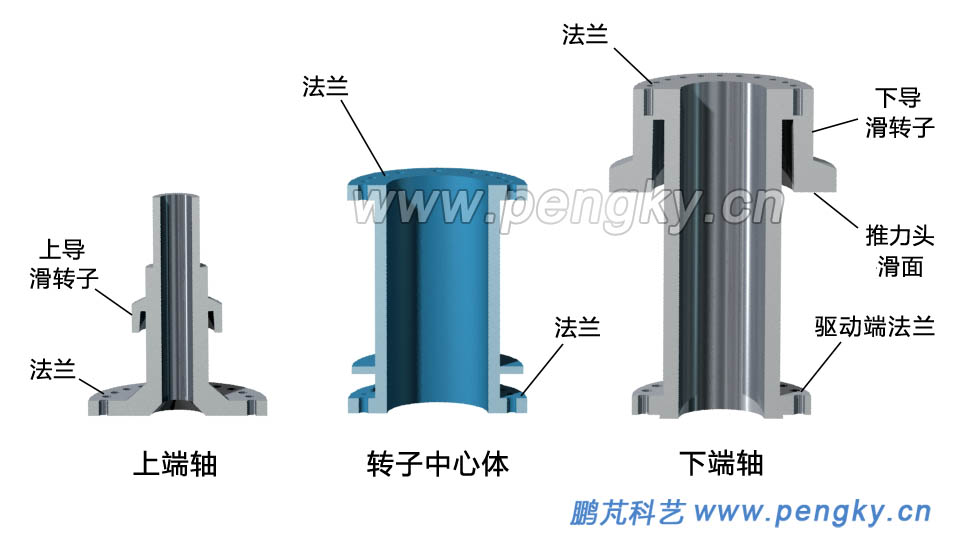

图6中部是转子中心体剖视图,就是转子支架的中心部件。

图6左边是上端轴剖视图,轴中部有上导滑转子,也就是上导轴承的轴滑动面。上端轴下端的法兰与转子中心体上端法兰连接固定。

图6右边是下端轴剖视图,下端轴的上端是推力头,推力头下端面是推力轴承的滑动面 ,上部外圆周面是下导轴承的滑动面。推力头上端面有螺栓孔,用来与转子中心体下端法兰连接固定。在下端轴下端有驱动端法兰,用来连接水轮机主轴法兰

水轮发电机的三段轴

图6--水轮发电机的三段轴

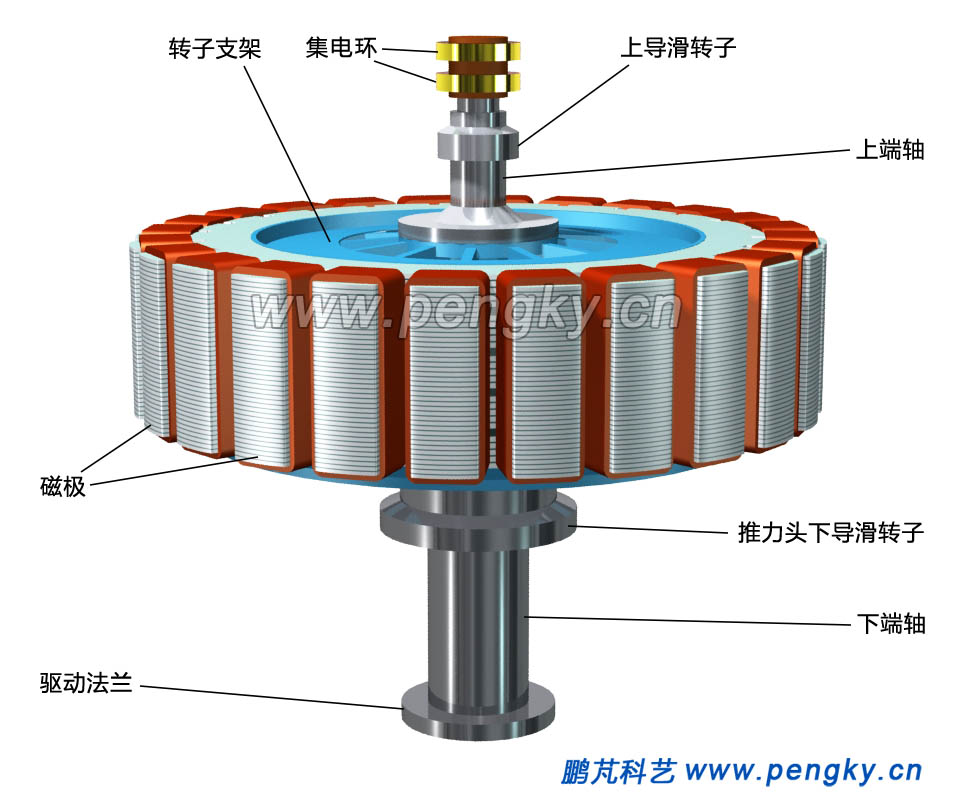

把上端轴与下端轴固定到发电机转子支架上,组成完整的发电机转子。在主轴的上端头安装有集电环,磁极励磁绕组的引出线连接到集电环,见图7。

水轮发电机转子

图7--水轮发电机转子

水轮发电机的定子

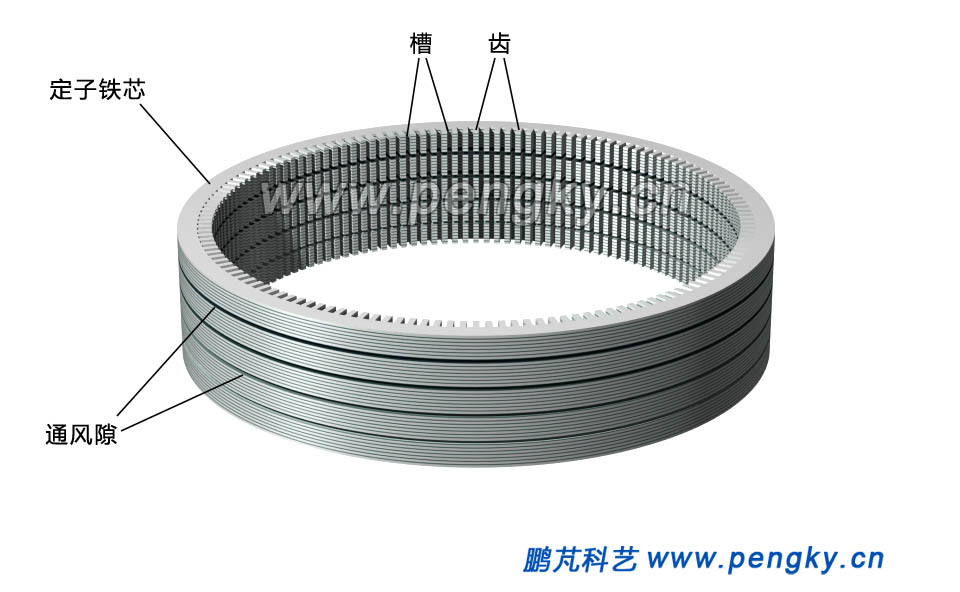

发电机定子铁芯由导磁良好的硅钢片叠成,在铁芯内圆均匀分布着许多, 用来嵌放定子线圈,铁芯分层叠装,层间有通风隙,以便散热,见图8。

图8--水轮发电机定子铁芯

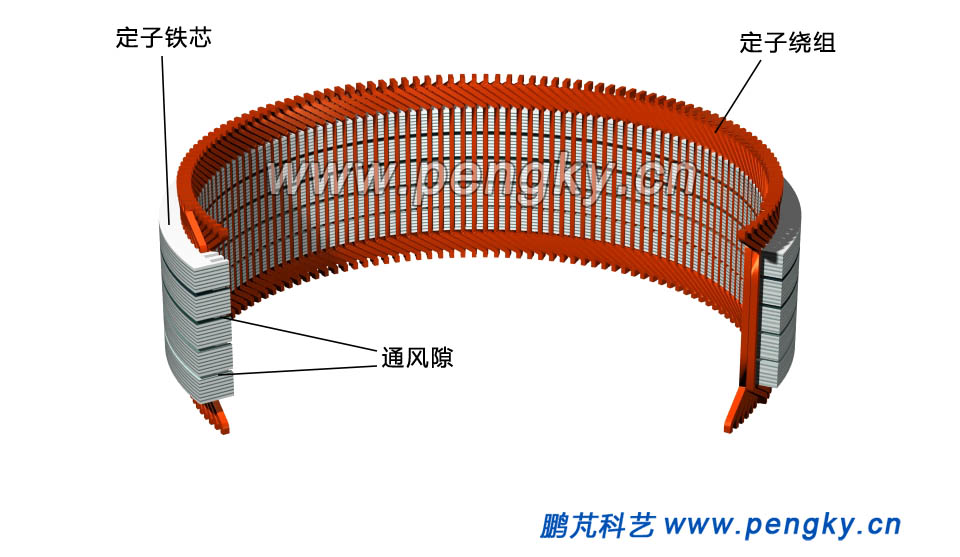

定子线圈嵌放在定子槽内,组成三相绕组,每相绕组由多个线圈组成,按一定规律排列嵌装,见图9。

图9--水轮发电机定子铁芯与绕组

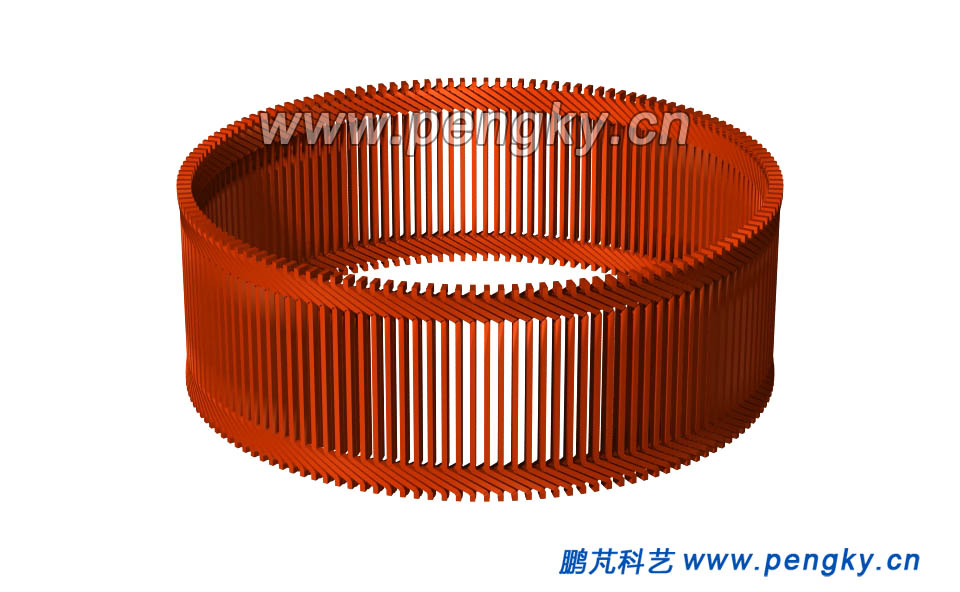

大型水轮发电机极数多、槽数更是很多,电流大,较多采用波绕组,图10是双层波绕组示意图。

水轮发电机的定子绕组

图10--水轮发电机的定子绕组

水轮发电机的机座与机架

水轮发电机机座是定子铁芯的安装基座,也是水轮发电机的外壳,定子铁芯安装在机座内圆周。在机座外壳安装有空气冷却器,用来降低发电机冷却空气的温度。

转子轴的轴承是安装在上机架与下机架上,上机架中心体是安装上导轴承的地方,导轴承是承受轴的径向力。上机架的支臂安装在机座腿上端。

下机架中心体是安装推力轴承下导轴承的地方,推力轴承要承受发电机转子与水轮机转轮的重量与振动、冲击等力。例如三峡水轮发电机的推力轴承承受力达6000吨。在下机架支臂上还要安装制动器,制动器内主要是液压缸,当制动器升高与转子制动环接触摩擦就可使转子刹车。

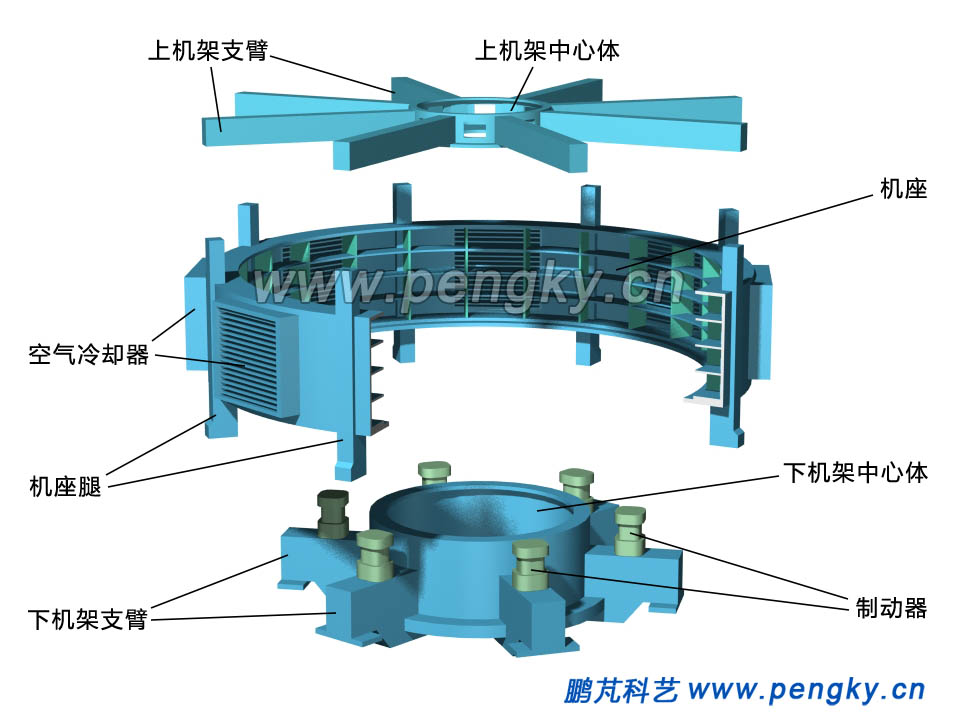

图11是机座、上支架、下机架的结构图。

图11--水轮发电机的机座、上机架、下机架

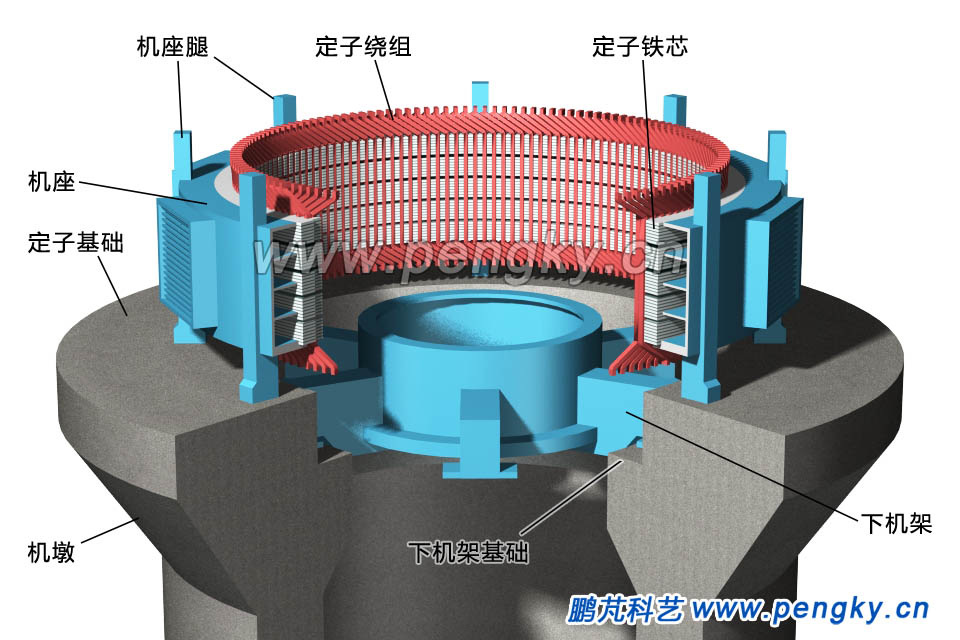

机座与下支架安装在由混凝土浇筑的机墩上,机座的腿安装在机墩的定子基础面上,下支架支臂安装在下机架基础面上。在机座上安装定子铁芯与定子绕组,见图12。

图12—机墩、机座、下支架

水轮发电机整机组成

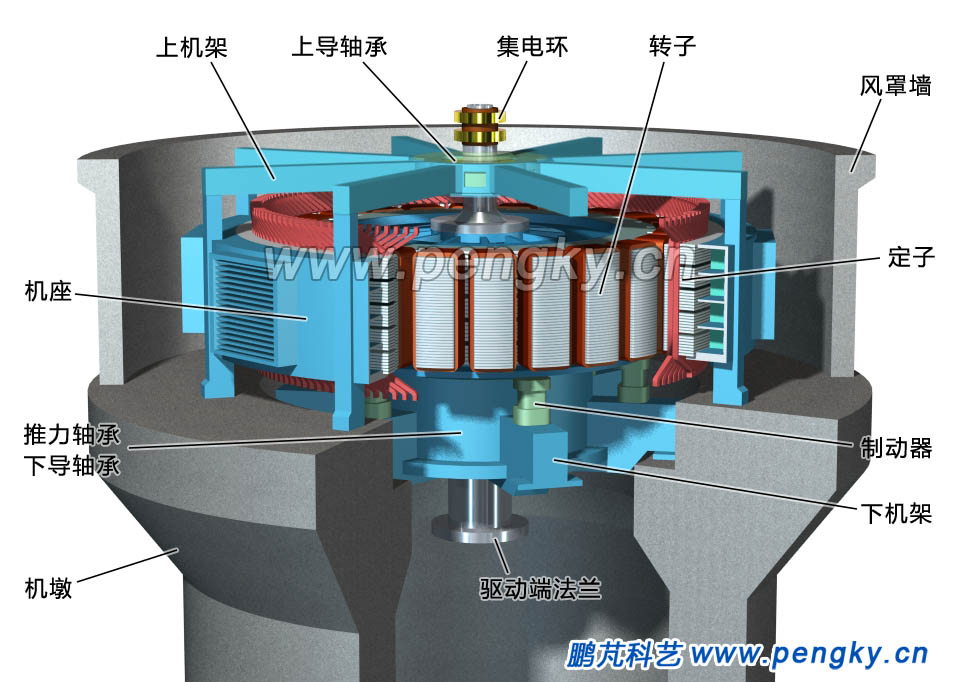

把整个转子插在定子中间,与定子有很小间隙,在下机架中心体安装推力轴承与下导轴承。把上机架安装到机座腿上,在上机架中心体安装上导轴承。转子可以自由旋转,见图13。

注:风罩墙是与机墩是同时浇筑的,在图12中没显示风罩墙。

安装了转子的水轮发电机
图13--安装了转子的水轮发电机

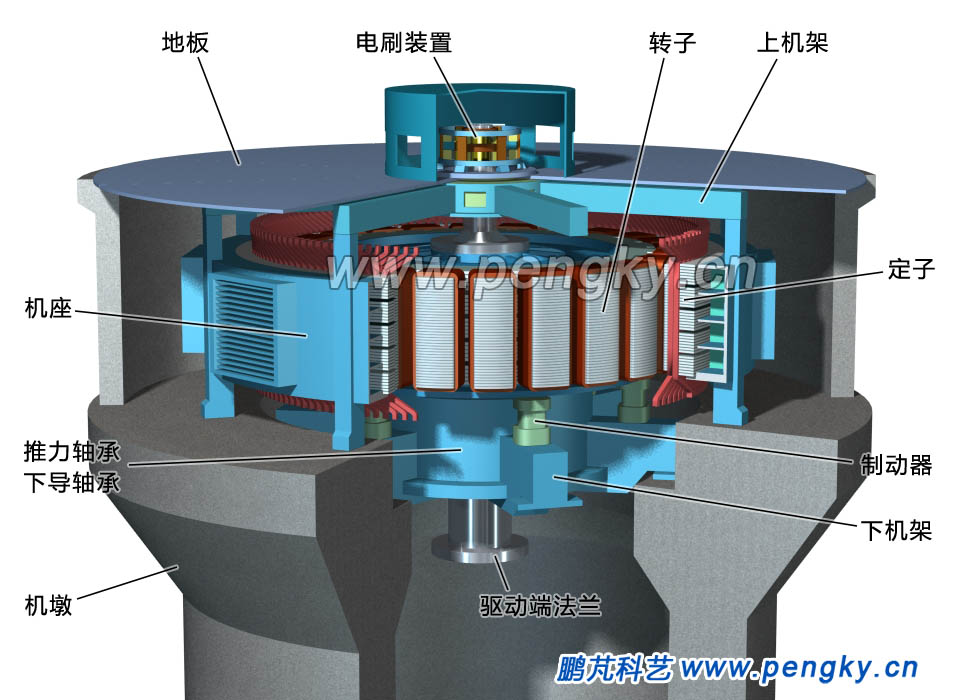

铺好上层平台地板,装好电刷装置或励磁电机,图14是水轮发电机的完整模型。

图14--水轮机发电机

该水轮发电机模型转子旋转一周将感生出12个周期的三相交流电动势。当转子转速为每分钟250转时,所发交流电的频率为50赫兹。

请观看水轮发电机运转的3D动画

水轮机发电机旋转动画
