在叶片可摆动的升力型垂直轴风力机模型制作课件中，已对这类模型制作的主要程序与方法做了介绍，在本节介绍固定叶片的升力型垂直轴风力机模型制作就简单多了。

制作模型主要材料如下:

铝带3条，宽20mm，厚3mm，长1000mm，主要用来做风轮支架。

铝带1条，宽25mm，厚3mm，长1000mm，主要用来做塔架主架。

铝带2条，宽12mm，厚2mm，长1000mm，主要用来做塔架支撑架。

桐木片宽100mm，厚12mm，长500mm的2片，或1000mm一片，用来制作叶片，为避免削坏可备用一片。若用轻木片要选密度稍高的，以保证强度。

8mm直径的钢轴较硬，普通钢锯较难锯断，可直接买650mm长的（请卖家裁好）。

长宽各300mm的夹板一块，厚15mm至20mm，面积可更大些，作底座用。

M3螺丝，长10mm、15mm、20mm、25mm、各一些， M3螺母、平垫圈一批，弹簧垫圈少许。

M4 螺丝，长15mm、25mm、35mm各一些，M4螺母、垫圈一些。

木螺丝备用。

主要网购零件有：

内孔8mm锌合金微型带座轴承，数量2个。

卧式光轴支撑座：型号SHF8，内孔8MM，材质铝合金，数量2个。

一模60齿凸台齿轮：内孔径8mm，数量1个，做风力机齿轮，次级小齿轮根据发电机轴径选择。

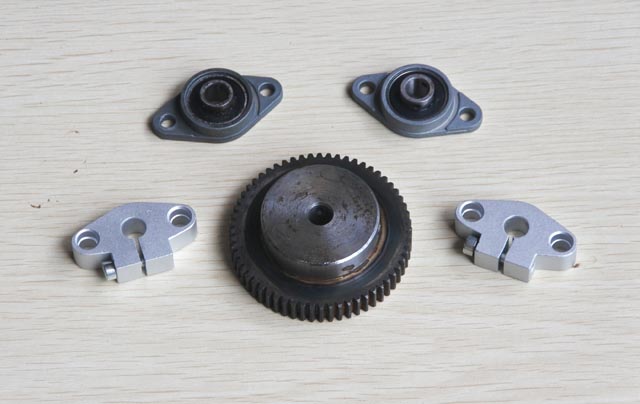

图1上面是2个锌合金微型带座轴承，两侧是2个卧式光轴支撑座，中间是一模60齿凸台齿轮。

这是一个两叶升力型垂直轴风力机模型，叶片用宽100mm，厚12mm的桐木板制成，选1000mm长的桐木板，或500mm长的桐木板2块制作。若用轻木板要选密度略高的，低密度的轻木板强度太低。

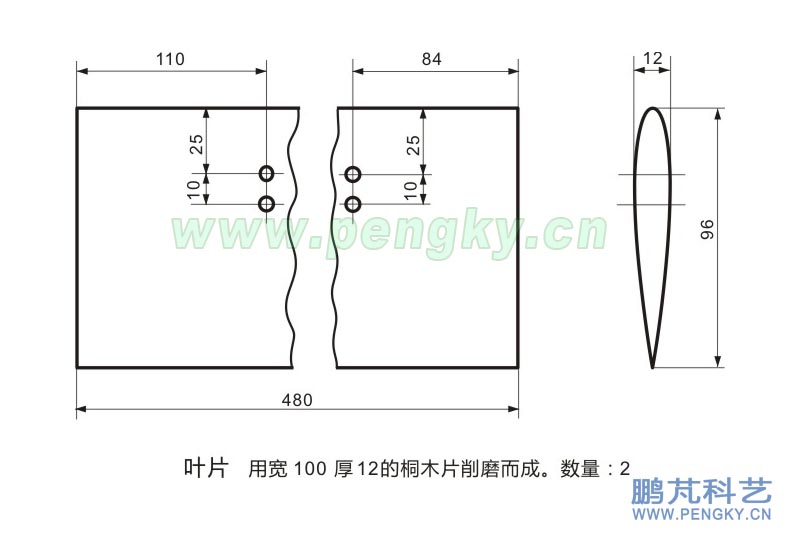

叶片参考NACA0012翼型制作，尺寸见图2。

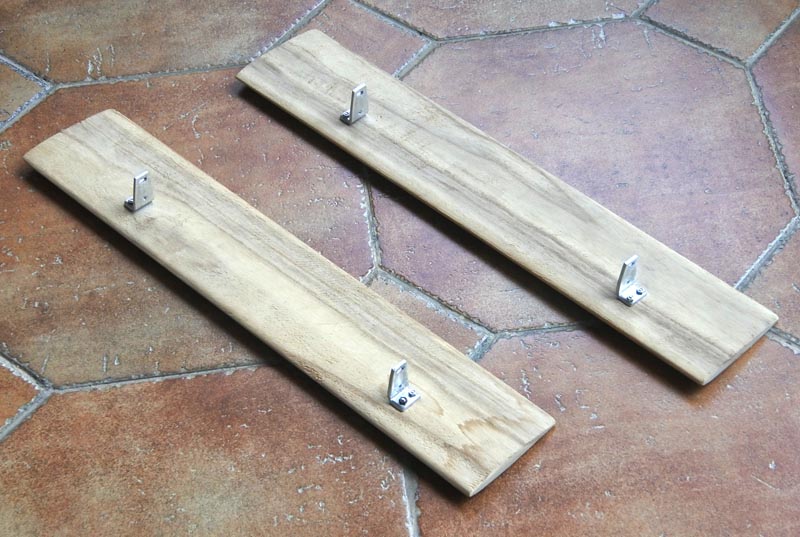

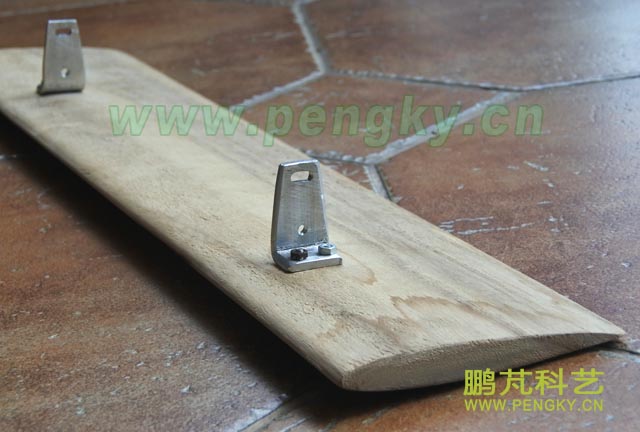

先用木工刨子或刀把板材削成大致形状，再用木工锉修整，用粗砂纸打磨，最后用细砂纸磨光滑，图3是做好的风力机模型叶片照片，已安装了叶片弯角件。

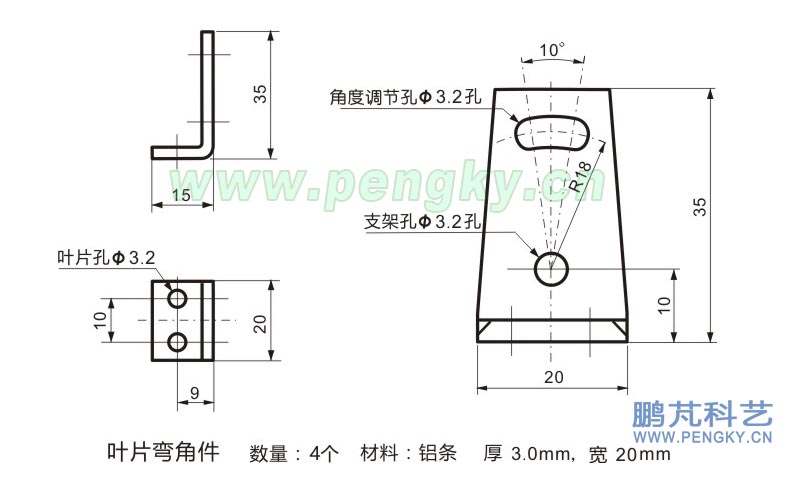

风力机叶片通过叶片弯角件安装在风轮支架上，弯角件尺寸见图4，为清楚显示弯角件的开孔尺寸与形状，右侧的图放大了一倍。

叶片弦线相对到主轴的连线的角度基本垂直，但具体应用中还需微调角度，所以弯角件上开了一个腰子型孔，方便对叶片的调整。

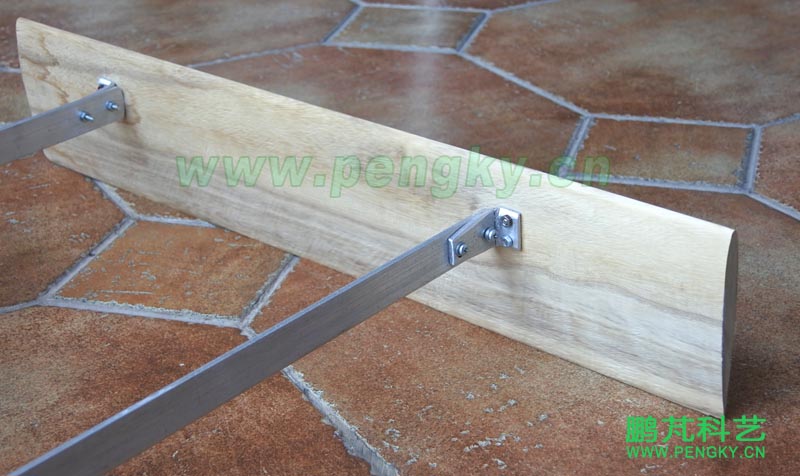

图5是安装在叶片上的弯角件照片。

风轮支架用宽20mm厚3mm的铝条制作，一般网购的材料多为1米长，所以支架总长定为900mm，裁剩下的铝条用来制叶片弯角件。

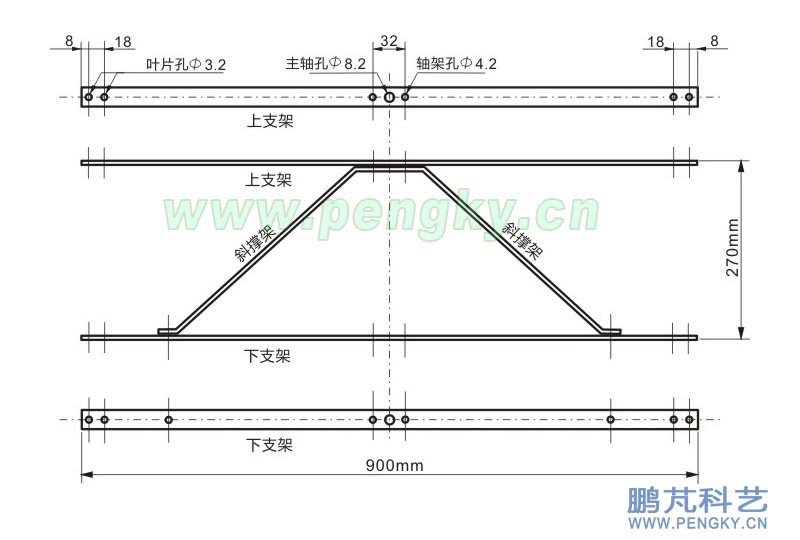

图6是风轮支架的尺寸图，图上方是上支架图，下方是下支架图。支架中部钻8.2mm的孔用来穿8mm的主轴。两边的4.2mm孔是固定直轴立架的（具体尺寸根据直轴立架决定），端头的两个3.2mm的孔是连接叶片弯角件的。

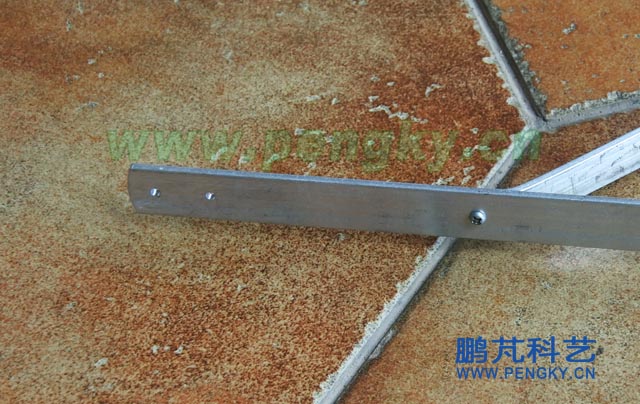

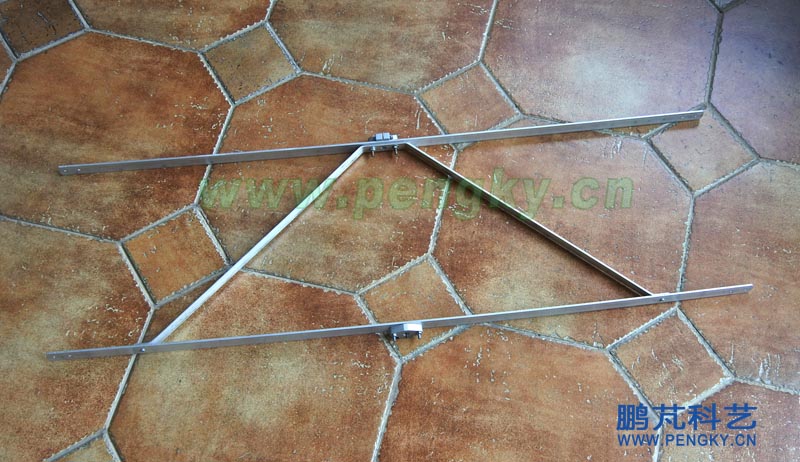

图7是风轮支架的照片。

图8是风轮支架端部照片。

图9是把叶片安装在风轮支架端部的照片。

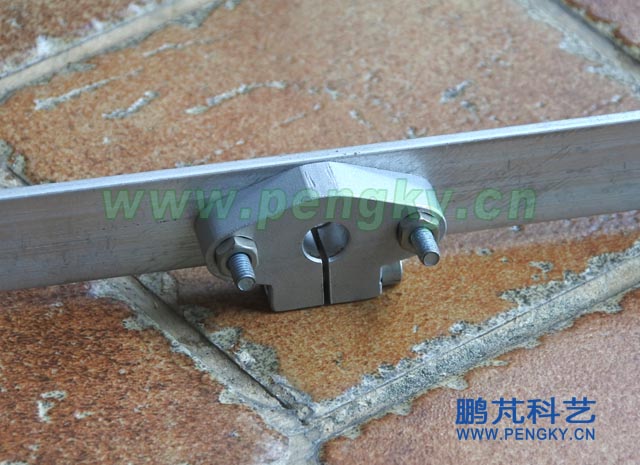

图10是安装在风轮支架上的轴固定件，采用直轴立架，规格是轴径8.0mm。

塔架可参考叶片可摆动的升力型垂直轴风力机模型的塔架制作，但这一台模型的尺寸大了许多，尺寸要加大。主架用宽25mm，厚3mm的铝条制作，用宽12mm，厚2mm（或大些）的铝条做斜支撑架。具体尺寸这里不提供了，制作者可根据自己情况设计制作。塔架上穿主轴的孔为9mm，大一些避免与主轴有摩擦。

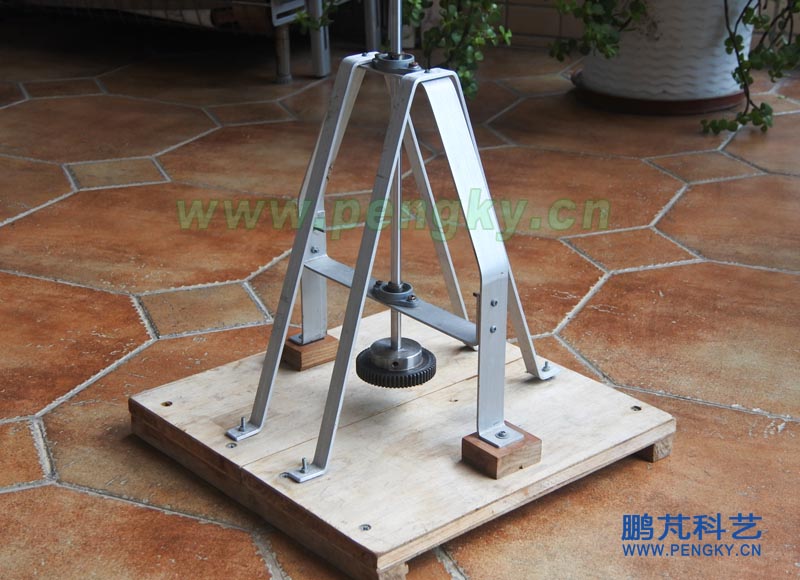

风轮轴采用轴承安装在塔架上，上下各一个，见图11。

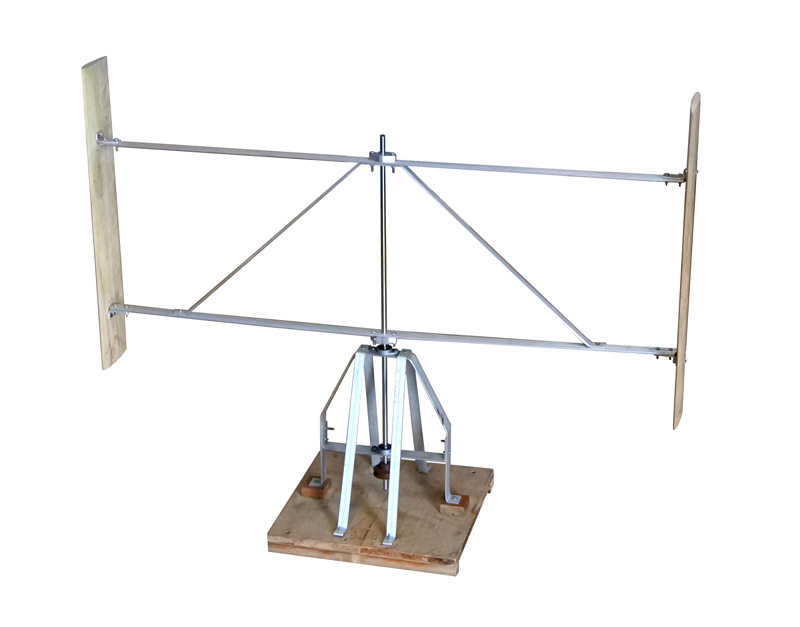

把风轮架安装在主轴上，见图12。

由于塔架底座太小（大了不方便收藏），在实验时要用重物压住底座。

对于固定叶片的升力型垂直轴风力机，该模型尺寸仍嫌小，需要较大的风速，且风要平稳，无湍流时方可正常运转。运转前要人工启动转动。
