聚光太阳能热发电的熔融盐储热系统
Molten Salt Thermal Storage System

在太阳能热发电系统中,由于太阳辐射能不稳定、不连续,使系统输出不稳定、不连续。在系统中采用大型蓄热装置,可使系统输出稳定、连续。这种蓄热装置就是熔融盐储热系统,采用。

光热电站常用的熔融盐是二元混合盐和三元混合盐,二元混合盐采用60% 硝酸钠和40% 硝酸钾混合熔盐液体,三元混合盐采用53%的硝酸钾、7%的硝酸钠和40%的亚硝酸钠。
硝酸熔盐比热容较大、导热系数较大、常压下熔点温度低(220℃)、常压下气化温度高(600℃),粘度小,是极好的导热介质,同时它稳定性好、不可燃、无爆炸危险、泄漏蒸汽无毒,既是储热介质也是传热介质。硝酸熔盐是通过熔盐的升温或降温来实现热能的存储,熔盐不发生相变,称为显热储能

1. 熔融盐储热系统

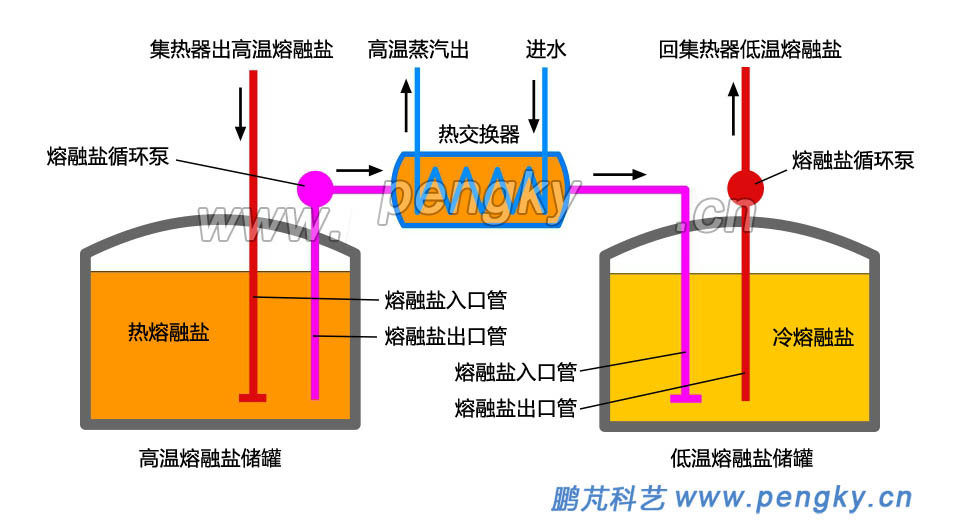

图1是熔融盐储热系统示意图,系统有冷熔盐储罐热熔盐储罐,称为双罐储热系统
冷熔盐储罐(约290℃)的液态冷熔盐通过循环泵被送往位于集热场的吸热器,在吸热器中被太阳辐射加热到565℃后流回热熔盐储罐,热熔融盐被熔盐泵抽出进入交换器、生产高压过热蒸汽,放热后的熔融盐回到冷熔盐储罐,继续循环。生成的高压过热蒸推动汽轮发电机组发电、

熔融盐储热系统示意图
图1-1  熔融盐储热系统示意图



2. 熔融盐储罐结构

熔盐罐的罐体主要由罐顶罐壁罐底罐体保温层等组成。

2.1 不锈钢内衬高温熔融盐罐

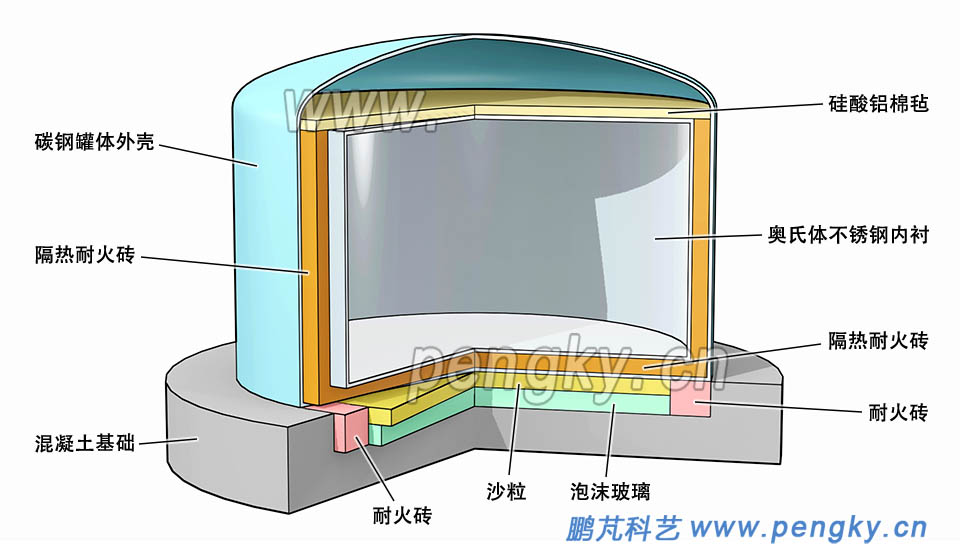

熔盐温度高又有腐蚀性,熔盐罐内衬必须耐高温、耐腐蚀、有足够的机械强度,内衬(内壁)采用奥氏体不锈钢板制造,图2是结构示意图。在不锈钢内衬外周与底面砌有隔热耐火砖,在隔热耐火砖外通常还有碳钢板的外壁,包括罐底与罐顶。在不锈钢内衬顶面铺有轻质的保温材料硅酸铝棉毡。在罐体下面是混凝土基础,由于混凝土导热系数较高,为防止罐底散失热量,在罐底设置保温层,主要由泡沫玻璃沙粒组成。

熔盐罐按施工顺序要先打好混凝土基础,砌一圈耐火砖作为熔盐罐承重基础,在内铺上一层泡沫玻璃,再铺一层沙粒,基础保温就做好了。罐体外壳用切割好的碳钢板拼接而成,先将罐底板焊接好,再焊好一圈的罐壁板。在罐顶架设钢结构网架(图中未表示,上方铺设罐顶隔板,下面吊不锈钢顶面板)。在罐壁内沿与罐底砌一层隔热耐火砖。不锈钢内衬包括底面、壁面、顶面,由切割好的奥氏体不锈钢板焊接而成。在不锈钢内衬顶面上铺有轻质的硅酸铝棉毡进行保温。在罐顶钢结构网架上铺设罐顶钢板,并焊接。

不锈钢内衬高温熔融盐罐
图2-1  不锈钢内衬高温熔融盐罐

大型熔盐罐直径达40m,内存万吨熔盐,要求罐底有更强的承载力,可铺设陶粒进行隔热,陶粒有较强的承载力,隔热效果也好,用陶粒代替泡沫玻璃,使罐底隔热层能直接承受罐底的压力。

低温熔融盐罐的罐壁与罐低铺设的隔热耐火砖层可薄一些,罐底基础隔热层也可薄一些。内衬可由碳钢板焊成,内涂高温防腐涂料,例如有机硅耐热涂料

2.2 内衬为耐火材料的熔融盐罐

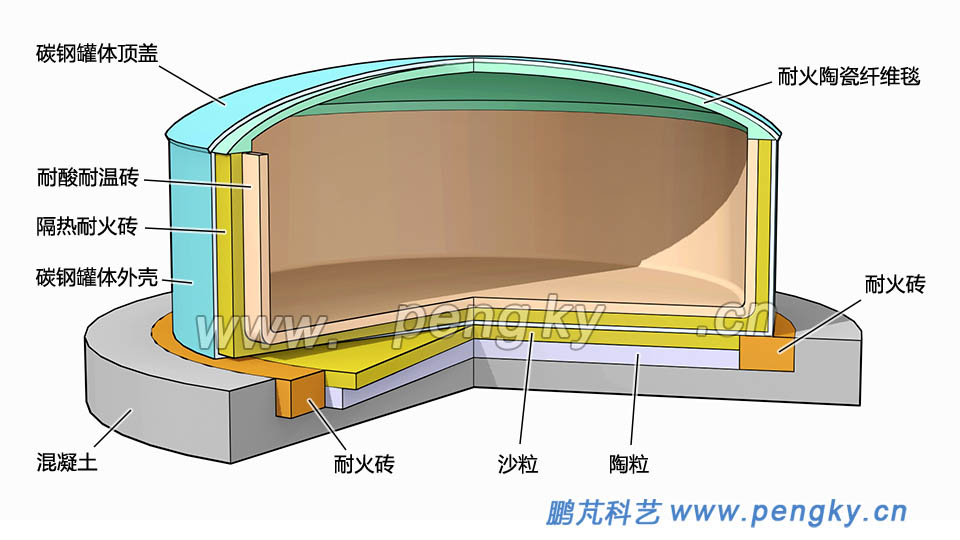

采用耐酸耐温砖做罐体内衬,不使用不锈钢做内衬可降低建设成本,图3是结构示意图。

熔盐罐下方是混凝土基础,一圈耐火砖是熔盐罐承重基础,在下层铺设陶粒,陶粒强度高,又隔热,再铺一层沙粒,压实压紧。在隔热基础上铺设罐底钢板并焊接,拼装焊接罐壁钢板。在罐内砌上一层隔热耐火砖,再砌一层耐酸耐温砖。铺架罐顶盖钢板,在顶盖钢板內铺设耐火陶瓷纤维毯进行保温。

内衬为耐火材料的熔融盐罐
图2-2  内衬为耐火材料的熔融盐罐

熔盐罐结构看似简单,实际建设工程庞大、复杂。单就罐外壳钢板焊接就是个大工程。焊缝长达数千米,两面都要焊,有平焊、横焊、立焊、仰焊,工作量与难度都很大。

3. 熔融盐储罐配套设备

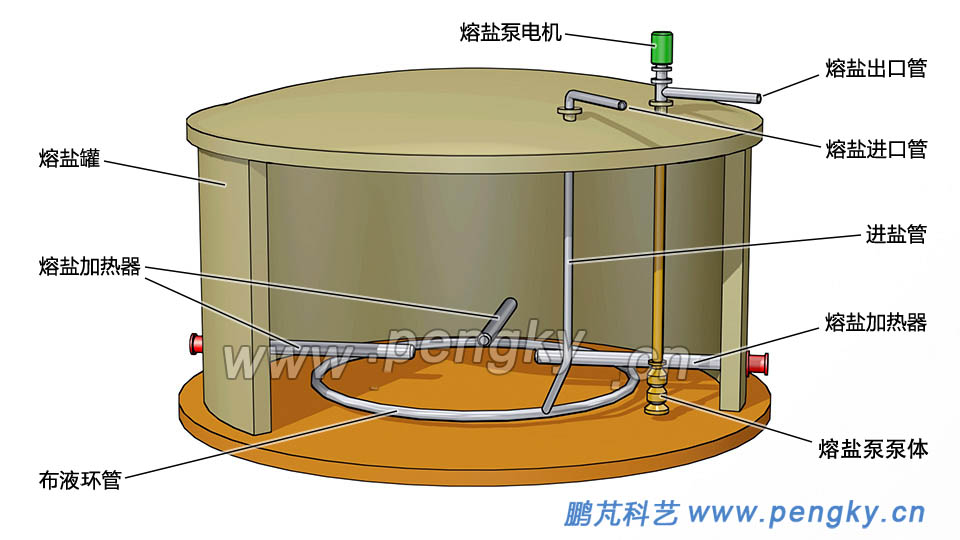

熔融盐储罐还有配套设备,图3-2是一个熔盐罐模型,显示了这些设备的布置。有熔盐液输出的熔盐泵,有熔盐输入的布液环管,有熔盐液加热的电加热器,在后面分别有介绍。

除了这些主要设备,熔盐罐内衬,罐底,基础还要安装多个热电偶(温度传感器),还要安装熔盐液的液位检测装置。

熔盐罐内主要设备有熔盐泵、布液环管、熔盐加热器
图3-2  熔盐罐内主要设备有熔盐泵、布液环管、熔盐加热器

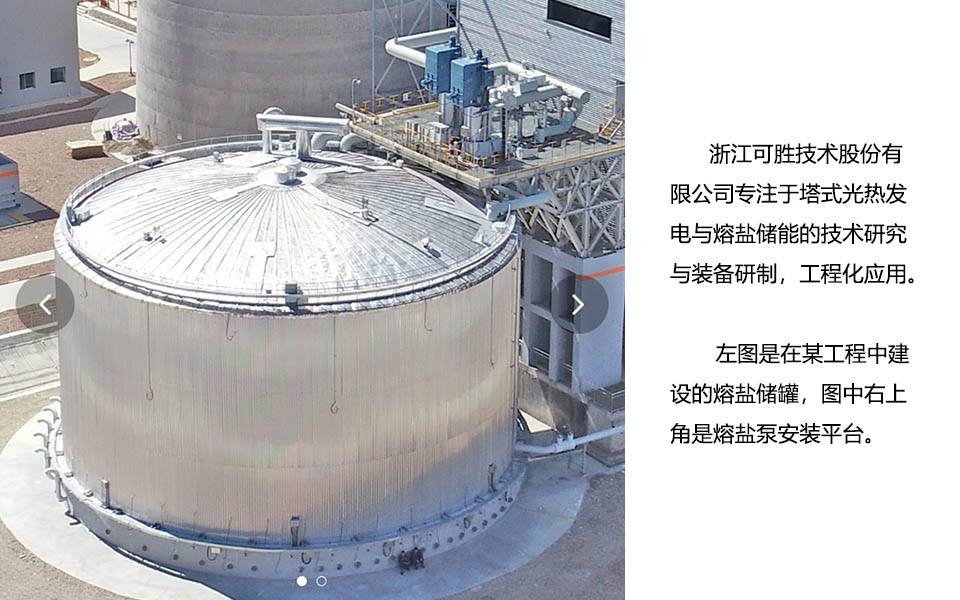

图3-1是浙江可胜技术公司在某工程中的熔盐罐,在罐顶旁的平台上安装有熔盐泵,平台下方有熔盐罐的输入管。

图3-1 浙江可胜技术公司的熔盐罐
4-高温熔盐液下泵

在聚光太阳能热发电系统中,熔融盐是主要的传热流体,熔融盐的循环流动靠熔盐泵的输送,系统中有多个熔盐泵,最主要的是熔盐罐使用的熔盐泵。熔盐泵是立式悬吊结构,从熔盐罐顶部插入罐体,其驱动电机与熔盐出口在罐顶上部,泵体在接近罐底的地方,浸在高温熔盐中,故称为高温熔盐液下泵,下面通过一个熔盐泵模型介绍其基本结构与原理。

4.1. 叶轮

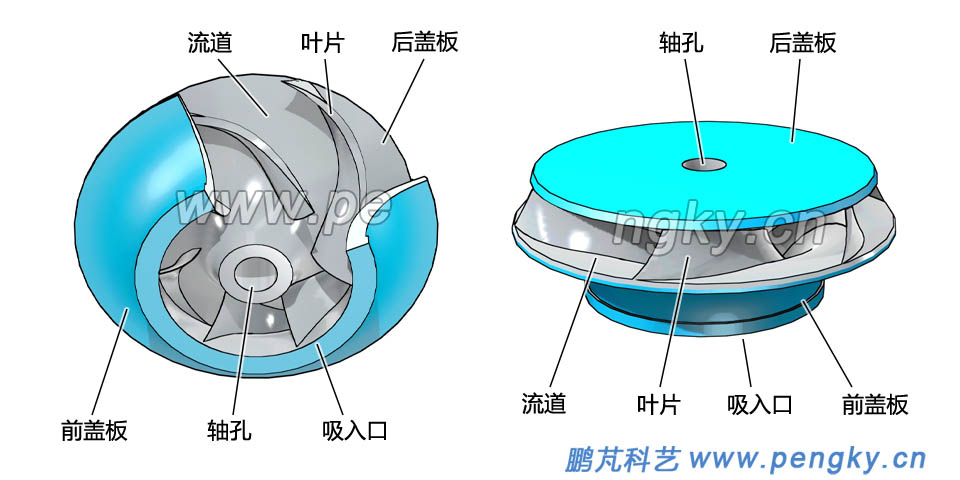

本熔盐泵属于离心泵,离心泵的做功部件是叶轮,叶轮结构见图2-1。叶轮由前盖板后盖板叶片组成,叶片在前盖板与后盖板之间。前盖板中间的大孔是液体的吸入口,前盖板与后盖板之间是液体的流道

叶轮作高速旋转时,迫使在叶片间的液体旋转,在惯性离心力的作用下,液体自叶轮中心向外周作径向运动被甩出叶轮,新的液体从吸入口进入,不断的补充被叶轮甩出的液体。

熔盐泵的叶轮
图4-1  熔盐泵的叶轮

4.2. 熔盐泵

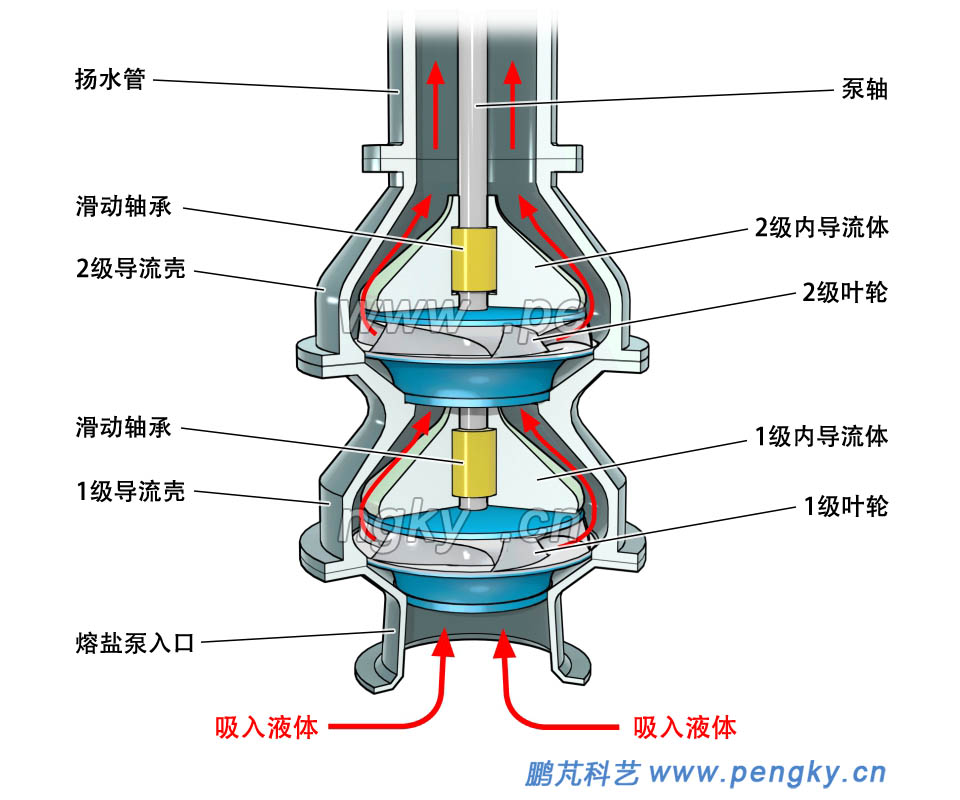

本熔盐泵模型是2级泵,有2级叶轮。2个叶轮安装在同一根泵轴上,同步旋转。在叶轮外周有导流壳,也就是泵的外壳,在壳内有内导流体,共同构成泵体,外壳与内导流体之间是液体通道。图2-2是2级熔盐泵泵体结构示意图。

图中红色箭头线代表液体流向,当叶轮旋转时,液体从熔盐泵入口进入1级叶轮吸入口,旋转的叶轮把液体加压甩出。甩出的液体通过1级导流壳与1级内导流体之间的通道进入2级叶轮的吸入口,叶轮把液体加压甩出,甩出的液体通过2级导流壳与2级内导流体之间的通道进入扬水管输出。

热熔盐罐的熔盐泵一般为2级或3级。冷熔盐罐的熔盐泵要把熔盐输送到集热塔塔顶,需要多级泵才能输出足够压力,达到所需的扬程。大型塔式光热电站塔高超过200米,至少需5级熔盐泵才能达到所需扬程。

2级熔盐泵结构
图4-2  2级熔盐泵结构

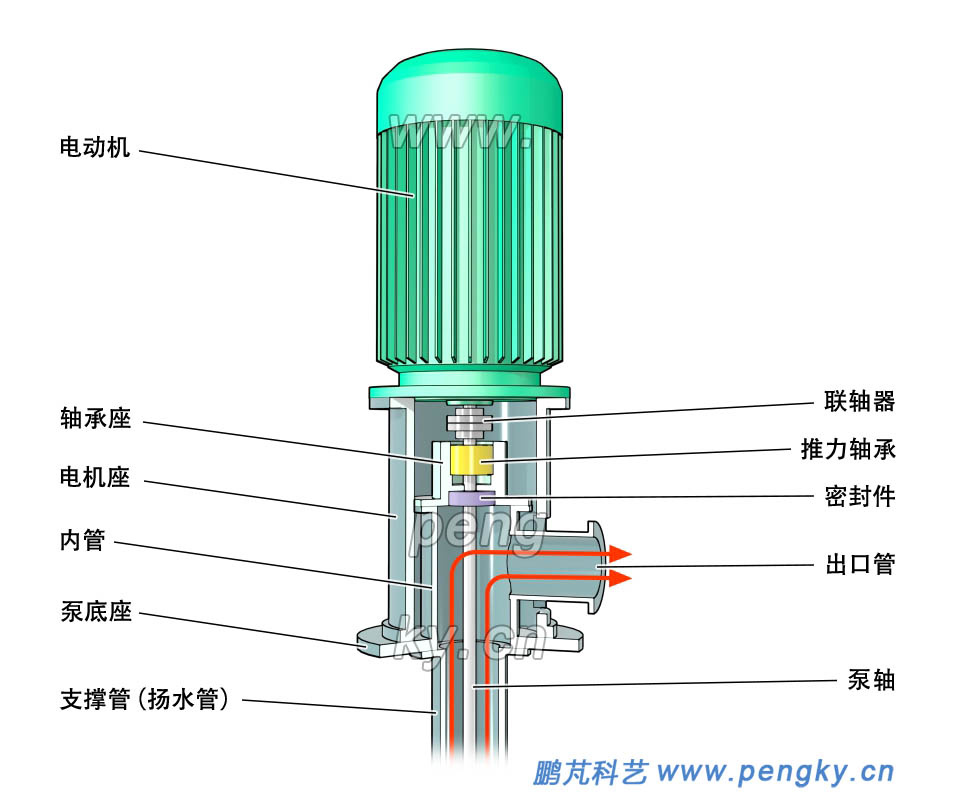

熔盐泵的驱动电机在泵的上部,电机安装在电机座上,电机座的内管直通泵体扬水管,内管旁是出口管(红色箭头线代表液体流出),内管的上端是轴承座,安装推力轴承,推力轴承是泵的主轴承泵轴安装在主轴承内,泵轴通过联轴器连接电机,见图2-3.

泵轴的下端安装着叶轮扬水管连接熔盐泵的上部分与下部分,同时起着整个泵的支撑作用。整个泵通过泵底座安装在熔盐罐顶法兰上,大型熔盐罐深达20米,扬水管也要有足够长度使泵体接近罐底,要求扬水管有足够高的强度。

每个熔盐罐上至少安装2台熔盐泵,互为备用。

熔盐泵驱动部分结构
图4-3  熔盐泵驱动部分结构

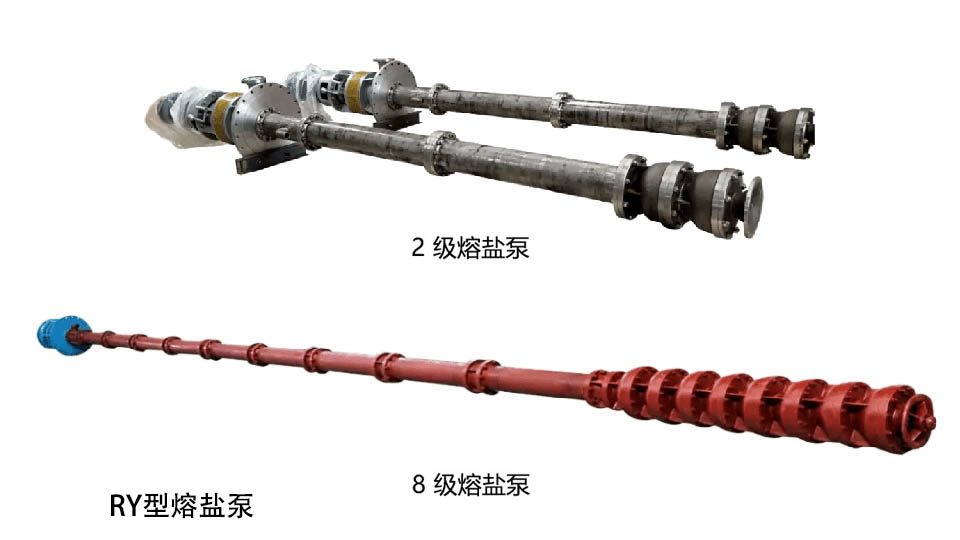

利用支撑管作为扬水管(出水管)的结构形式可实现多泵串联,达到高扬程,这种结构形式称为RY型熔盐泵。图2-4是RY型熔盐泵产品的照片,上图是2级熔盐泵,下图是多级熔盐泵,照片来自网络。

2级与多级RY型熔盐泵
图4-4  2级与多级RY型熔盐泵

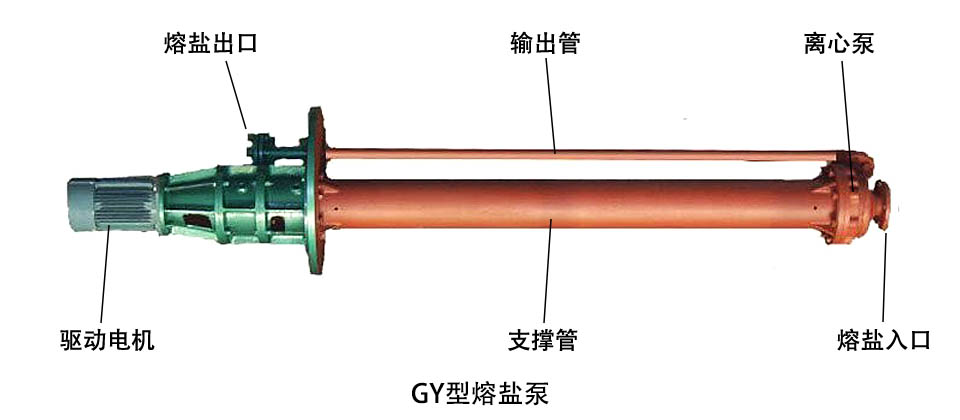

还有一种GY型熔盐泵,见图4-5,照片来自网络。

图4-5  GY型熔盐泵

这种泵较简单,泵体只有一级离心泵,从泵出口接另一根管作为输出管。由于只有一级泵,扬程有限。由于有2根管插入高温熔盐液,两管膨胀不同会产生变形,影响泵的正常运行。GY型熔盐泵已逐渐被RY型熔盐泵取代。

5. 布盐环管

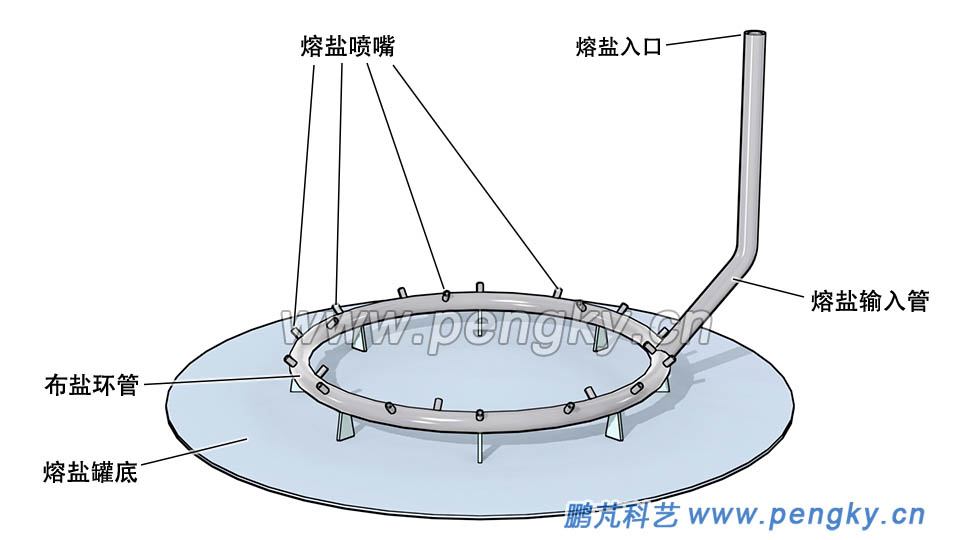

熔盐罐体积庞大,若熔盐输入管在罐内只有一个出口,无法使罐内熔盐温度均匀,况且进入的熔盐液温度随工况变化而变化。在罐内分布多个出口能使罐内温度比较均匀。在罐底设置布盐环管,环管上有多个出口,能使进入罐的液体分布均匀。图5-1是布盐环管的结构示意图。

熔盐罐的布盐环
图5-1  熔盐罐的布盐环

熔盐输入管从罐顶向下接到一个环形管上,在环形管上分布多个喷嘴,有朝向环外方向的喷嘴,也有朝环内方向的。熔盐液进入环管后,从多个喷嘴进入熔盐罐,保证罐内各点温度比较接近。布盐环管也称为布液环分配环

布盐环管也可是多边形,大熔盐罐可布置内外2个环管。

6. 电加热器

当光热发电系统因某种原因连续长时间停机时,储罐内熔盐因为罐壁的散热损失而温度逐渐降低,当温度低至熔盐结晶温度时,熔盐将开始结晶凝固,导致系统无法再次启动或者可能对罐体、罐内设备造成损伤。为防止熔盐凝固、保证系统稳定性,需要对熔盐罐内熔盐进行加热,通常采用电加热来保持罐内熔盐温度。

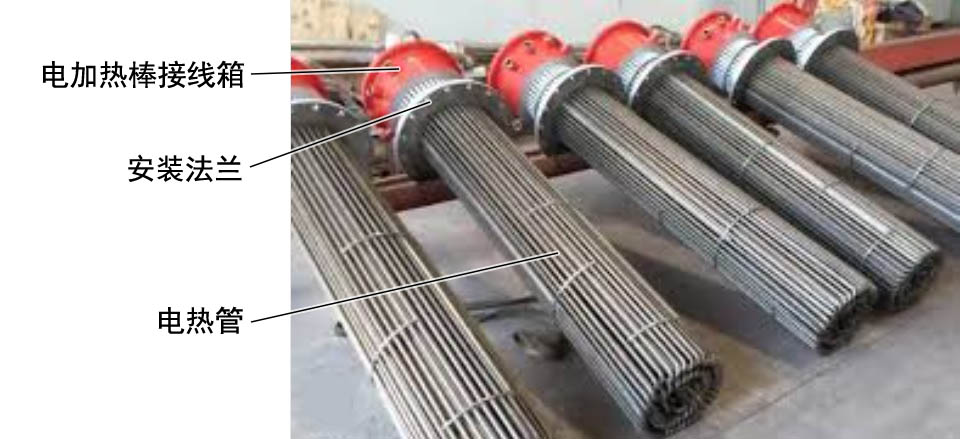

电加热采用电加热棒,多个U形电热管组成管束,与接线箱组成电加热棒,在接线箱内有电热管的接线端子,有管束温度测量传感器的信号线端子。图6-1是电加热棒外观图(图片来自网络)。

电加热棒外观图
图6-1 电加热棒外观图

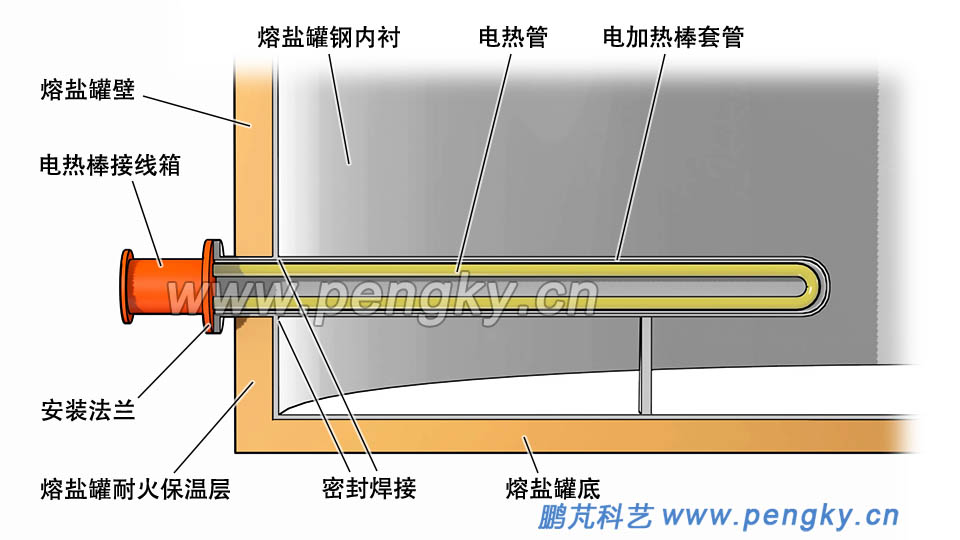

套管套在电加热棒的电热管束外面,一端开口一端封口。在熔盐罐施工时,将套管预装在熔盐罐的罐壁上,径向安装,封口端在罐内,开口端在罐壁外,开口端有法兰。套管与罐钢内衬必须焊好无泄漏。把电加热棒插入套管,上好法兰的螺栓即可,这样安装将来维修拆卸也方便。图6-2是安装示意图。

电加热棒安装在熔盐罐罐壁
图6-2  电加热棒安装在熔盐罐罐壁

某50 MW 塔式太阳能热发电站的熔盐罐直径30 m,高14.5 m,采用电热棒长度6 m,直径300 mm,功率100 kW。8 个电热棒沿径向方向插入储罐中,电热棒与罐底距离0.5 m 。
