环形燃烧室
Annular Combustor

环形燃烧室包括全环形燃烧室与带单独头部的环形燃烧室

   全环形燃烧室

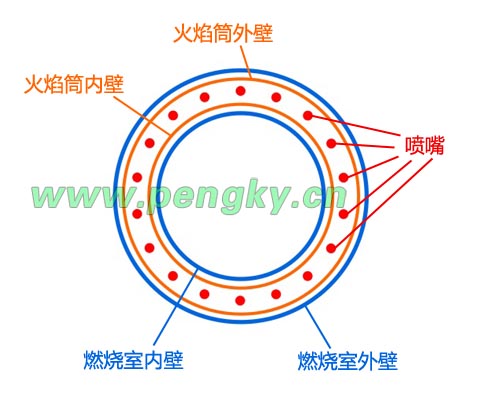

全环形燃烧室只有一个整体的环形燃烧室空间,也只有一个环形火焰筒,截面示意图见图1。

环形燃烧室与环形火焰筒截面示意图

图1--环形燃烧室与环形火焰筒截面示意图

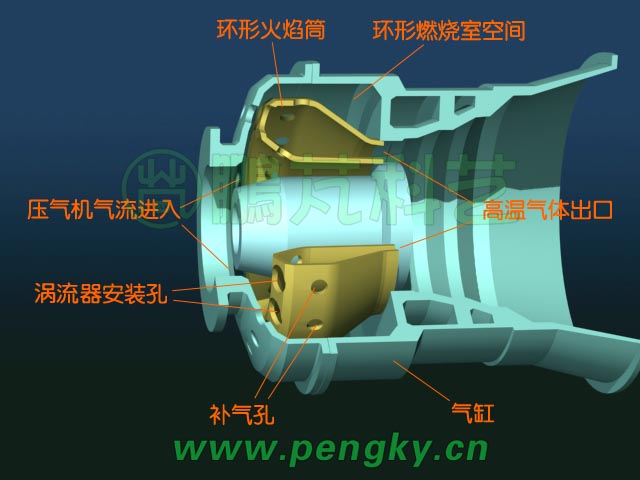

图2是环形燃烧室结构示意图(剖面图)。其环形燃烧室空间类似于环管形燃烧室空间,是在气缸(机壳)内环绕主轴的一个空间。在环形燃烧室空间内有火焰筒,火焰筒也是环形结构,火焰筒前方圆周有多个孔是空气入口(安装涡流器位置),火焰筒环形出口对向涡轮叶片,有关火焰筒具体冷却方式这里不做介绍。图2是环形燃烧室与火焰筒的剖面图。

环形燃烧室与火焰筒

图2-环形燃烧室与火焰筒

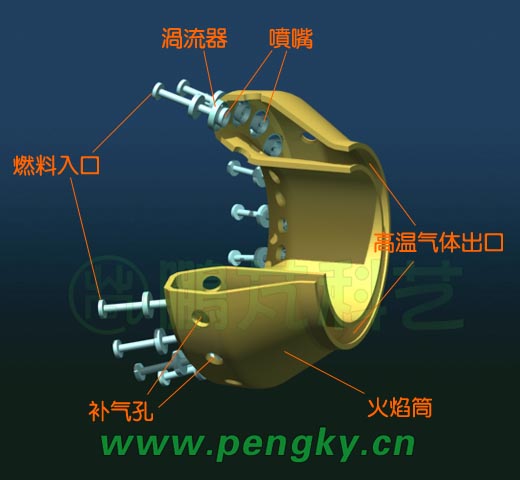

环形火焰筒与喷嘴

图3-环形火焰筒与喷嘴

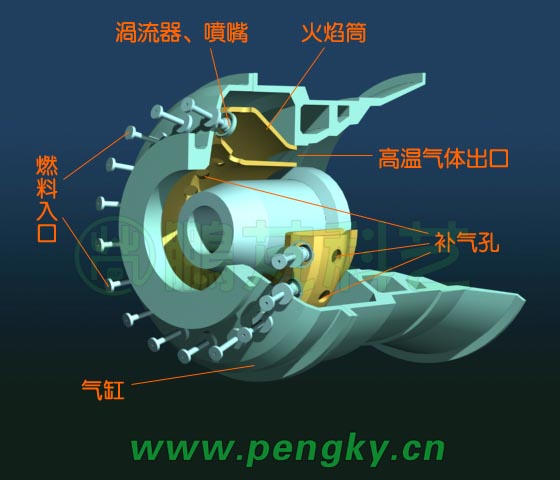

图4是装有环形火焰筒与燃烧器的环形燃烧室剖面图。

环形燃烧室结构

图4-环形燃烧室结构

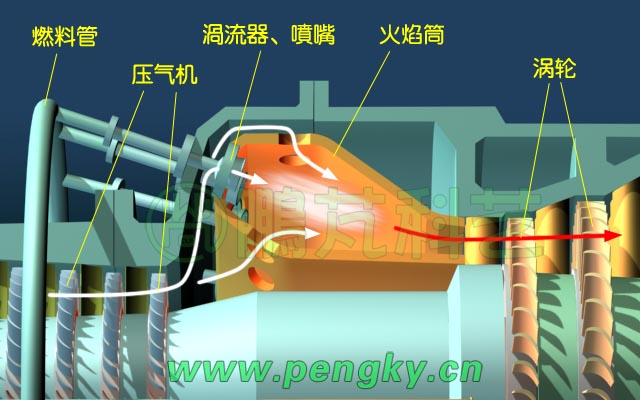

燃料(燃油或天然气)由燃料入口进入,由燃烧器喷嘴喷入火焰筒,喷入的雾化燃料与压气机压入的高压空气在燃烧室火焰筒里混合燃烧。燃烧使气体温度剧烈上升,膨胀的高温高压燃气从火焰筒尾端出口喷出,进入透平做功。图5中的白色箭头线是压气机进入燃烧室火焰筒的气流走向;红色箭头线是燃烧室喷向涡轮叶片的气流走向。

环形燃烧室气流走向

图5-环形燃烧室气流走向

请观看燃气轮机环形燃烧室运行3D动画。在线观看箭头运动若出现抖动、不前进等现象,请下载用其他播放器观看。

此页面上的内容需要较新版本的 Adobe Flash Player。

获取 Adobe Flash Player

燃气轮机环形燃烧室动画

   带单独头部的环形燃烧室

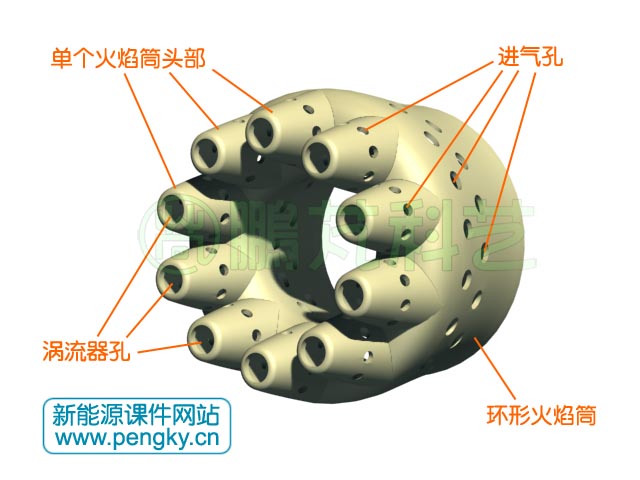

带单独头部的环形燃烧室与环形燃烧室仅火焰筒不同,其结构相当一个短全环形燃烧室前端接数个单管火焰筒的头部,图6是有10个单管火焰筒头部的带单独头部的环形燃烧室火焰筒,这种结构也称为混合式燃烧室。

带单独头部的环形燃烧室火焰筒

图6--带单独头部的环形燃烧室火焰筒

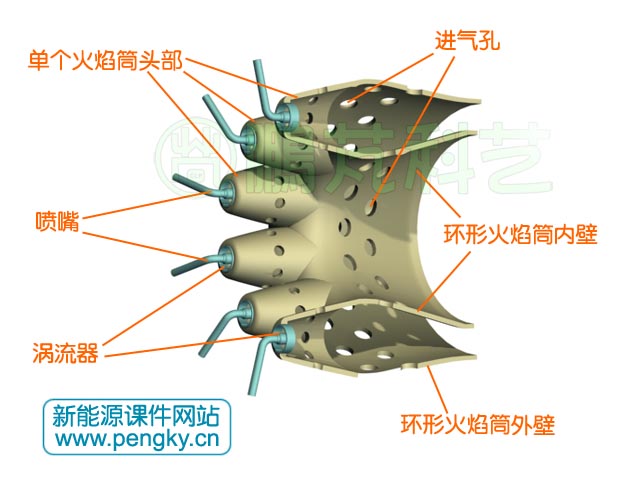

单独的火焰筒头部有利于火焰筒头部的燃烧,图7是带单独头部的环形火焰筒剖面图,在每个单独头部安装有涡流器与喷嘴。

带单独头部的环形燃烧室火焰筒

图7--带单独头部的环形燃烧室火焰筒

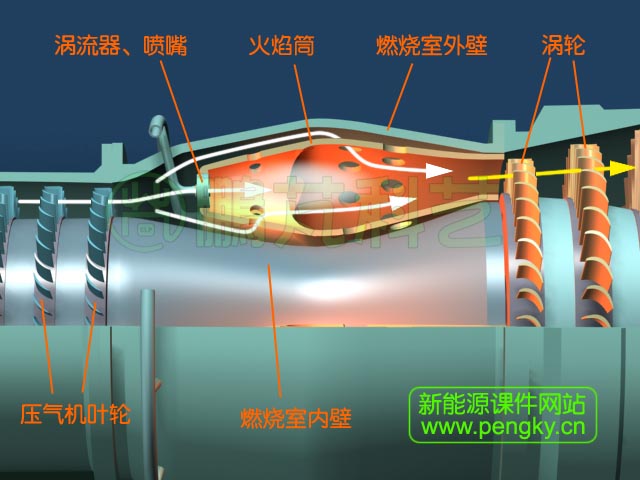

图7是带单独头部的环形燃烧室工作时的气流走向图,白色箭头线是从压气机来的气流进入火焰筒的气流线;黄色箭头线是从火焰筒喷出的气流线。

带单独头部的环形燃烧室气流走向图

图8--带单独头部的环形燃烧室气流走向图

环形燃烧室是较先进的结构,有燃烧好、温度均匀、结构简单重量轻等优点,但由于大型的环形燃烧室需大型实验设备,不像分管形燃烧室与环管形燃烧室可单管进行实验,随着技术发展近来已有许多大型燃气轮机开始采用环形燃烧室。带单独头部的环形燃烧室主要用在航空发动机。
