电机的磁场与磁通方向
Structure Classification of Generator

直驱风力发电机对发电机有特殊的要求,因为风力机转速低,直驱风力发电机要能在低转速下正常发电,但低转速发电机体积通常很大,缩小体积是主要的技术要求,缩小直径或缩短厚度(盘式电机)都是重要的。为了实现这些目的,直驱风力发电机采用了与常规电机不同的结构,结构不同主要表现在定子与转子的相对位置上,也就是磁场或磁路上,下面对几类电机结构作简单介绍。

按气隙磁通方向分类

径向气隙磁通

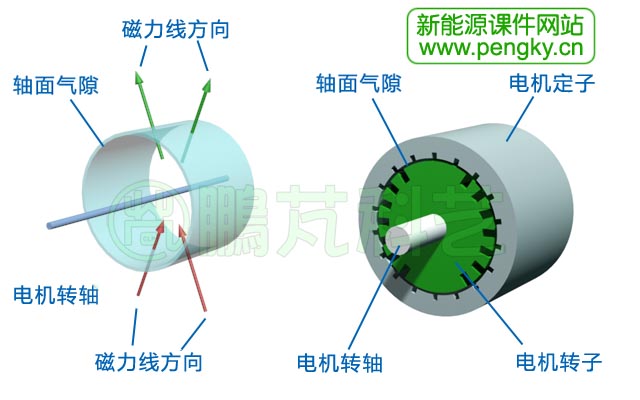

发电机依靠转子对定子的相对运动来发电,在定子与转子之间的间隙称为气隙。在传统电机结构中,定子在外围,转子在中间旋转,见图1右图,定子与转子之间的间隙为柱面,见图1左图,图中半透明的柱面即为气隙面,磁力线垂直于气隙面,与所在点直径方向平行,称为径向气隙磁通。

径向气隙磁通

图1--径向气隙磁通

径向气隙磁通广泛应用在传统的发电机与电动机中。

轴向气隙磁通

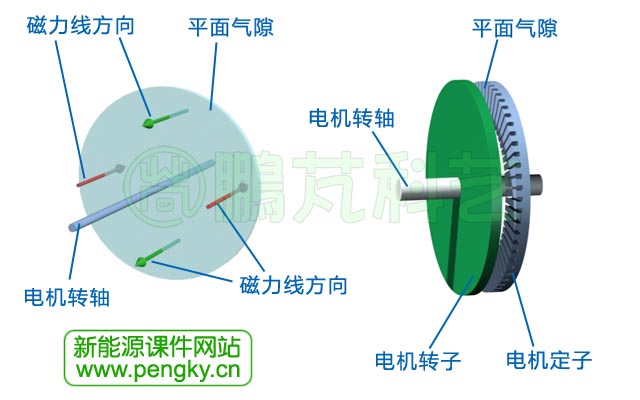

在多数盘式结构电机中,定子与转子都呈盘型结构,两者间的气隙是与电机转轴垂直的平面,见图2右图(为表示清楚,夸大了定子与转子的距离)。图2左图是该气隙平面,用半透明表示该气隙面。磁力线垂直于气隙面,与转轴方向平行,称为轴向气隙磁通。

轴向气隙磁通

图2--轴向气隙磁通

轴向气隙磁通主要用在盘式电机中,以适应垂直轴风力机的要求或其他特殊应用场合。

按定子磁通方向分类

纵向定子磁通

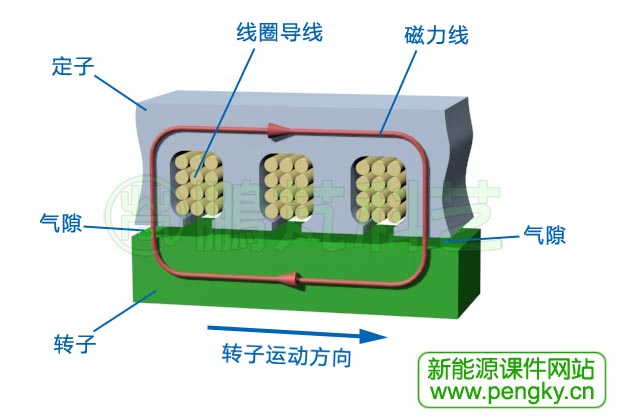

磁力线穿过电机定子与转子形成闭合回路,是一个环绕的磁通。传统电机的环绕磁通所在平面与转子运动方向平行,称为纵向定子磁通,简称为纵向磁通。图3是纵向定子磁通的示意图,展示了一段拉直的定子与转子中的磁通回路。

纵向定子磁通

图3--纵向定子磁通

纵向定子磁通广泛应用在传统发电机与传统电动机中。

横向定子磁通

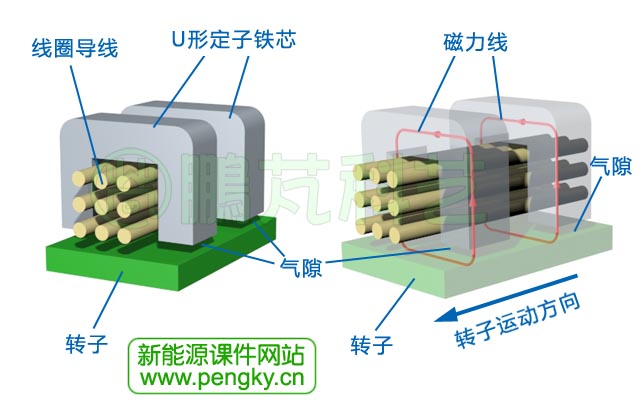

横向磁通是一种新型的电机结构,图4左图是一段拉直的定子与转子布置示意图,定子铁芯采用U形结构,图中有两个U形定子铁芯(整个电机有若干个U形定子铁芯),铁芯中部是定子线圈导线。转子与U形定子铁芯间有气隙,图4右图把U形定子铁芯变为半透明状态,显示出U形定子铁芯内磁力线,也就是磁通回路,该回路所在平面与转子运动方向垂直,称这种结构形式为横向定子磁通,简称为横向磁通。

横向定子磁通

图4--横向定子磁通

横向定子磁通形式繁多,结构复杂,较多用于低转速电机。

按永磁体的安装方式分类

表面安装

永磁体的安装分为表面安装与聚磁安装。

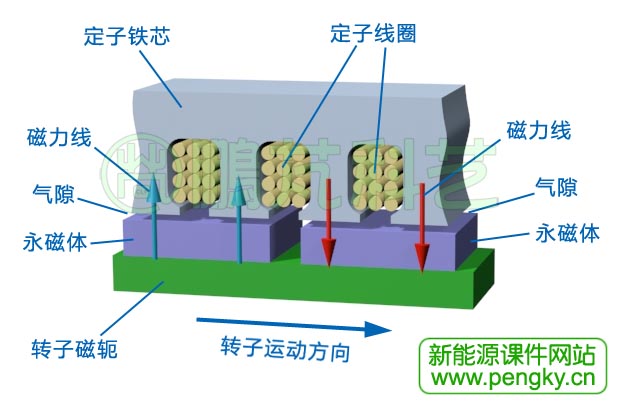

在图5中的永磁体安装在转子磁轭面上,永磁体的磁通直接穿过气隙进入定子,简单说就是永磁体磁通与气隙平面垂直。

表面安装的永磁体

图5--表面安装的永磁体
聚磁安装

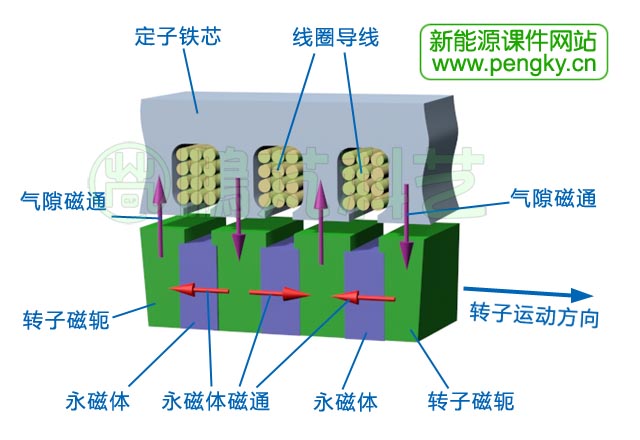

在图6中的永磁体嵌装在转子磁轭内,其磁通通过磁轭穿过气隙进入定子。永磁体磁通方向与气隙平面平行,称为聚磁安装。

聚磁安装永磁体

图6--聚磁安装永磁体

表面安装相对聚磁安装要简单一些;聚磁安装可用磁通面积较大的永磁体,有利于提高气隙磁通密度。

聚磁安装的永磁体也可与气隙平面有一定夹角,也可与表面安装混合运用。
