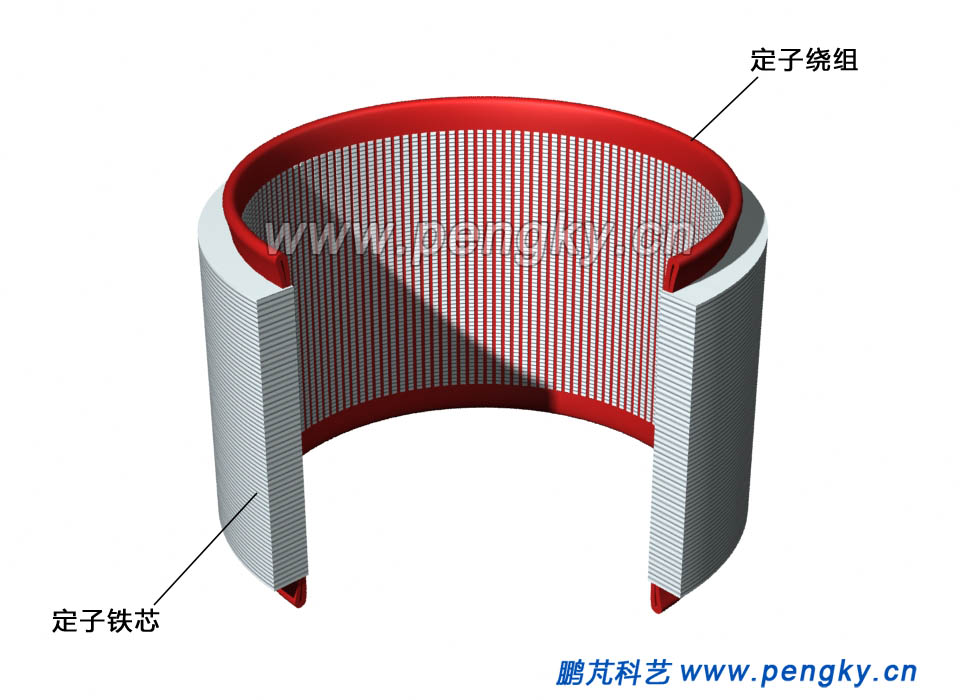

发电电动机的定子

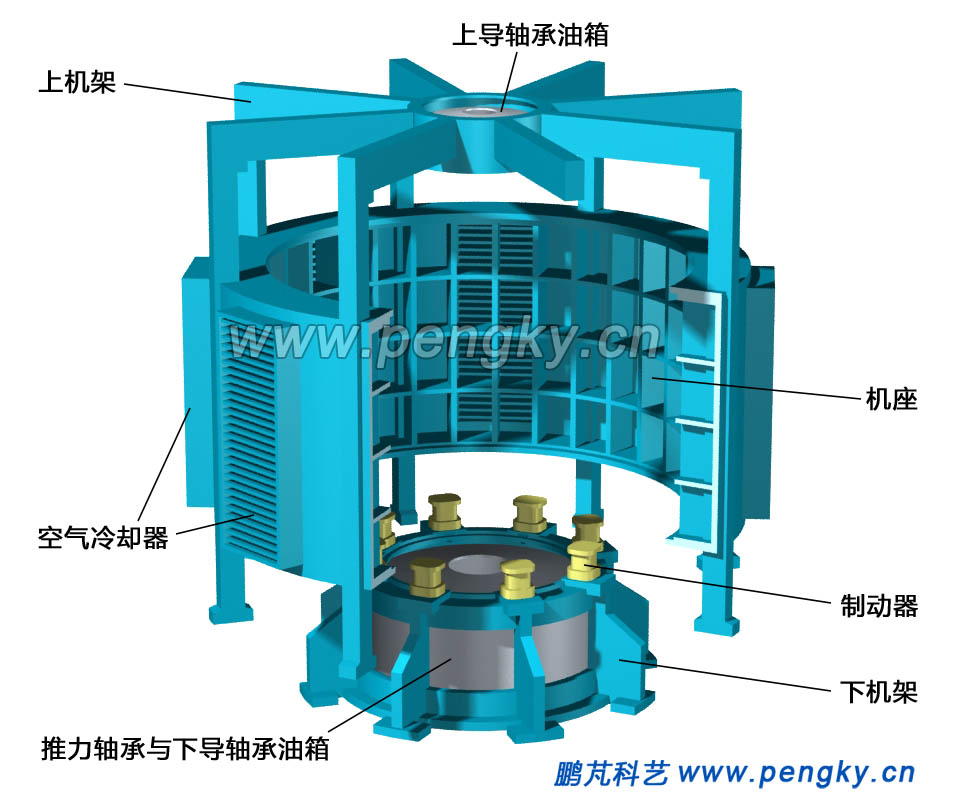

发电电动机的机座

在上机架中心有上导轴承油箱，是安装上导轴承轴瓦的地方，油箱的油用来润滑与冷却轴承。
在下机架中心有推力轴承与下导轴承油箱，可安装下导轴承轴瓦与推力轴承瓦。在下机架上有8个制动器，用来制动转子旋转，在检修时可抬高转子。

图6是安装在混凝土浇筑的机墩上的机座与机架，在机座中安装了定子铁芯与绕组。图中有上机架，但在实际安装中是吊装转子之后才能安装上机架。

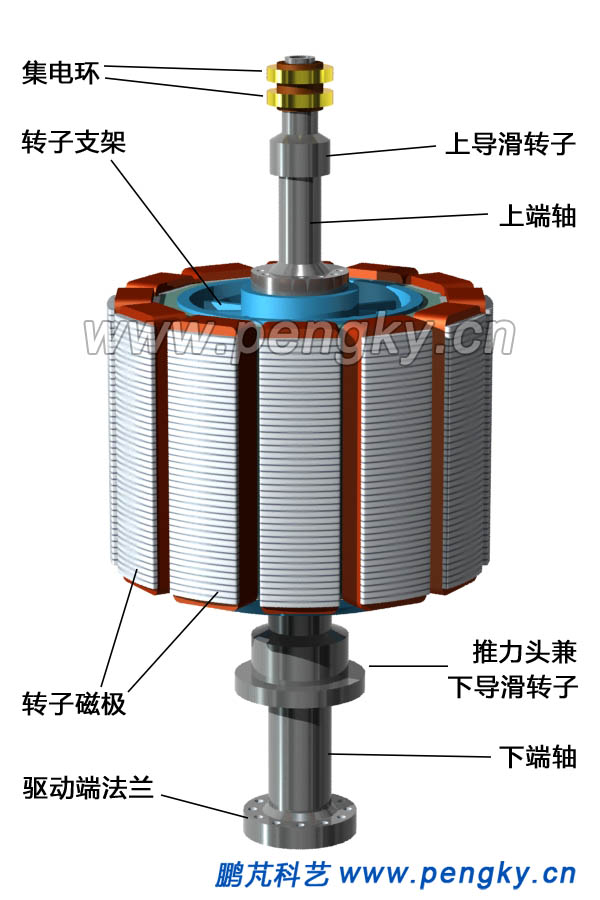

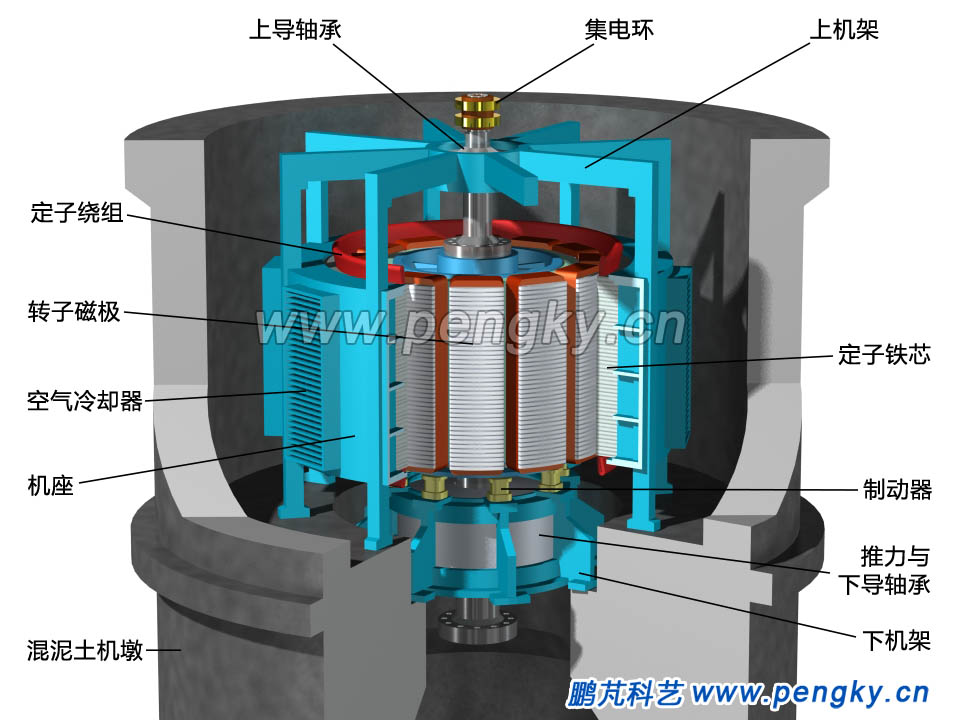

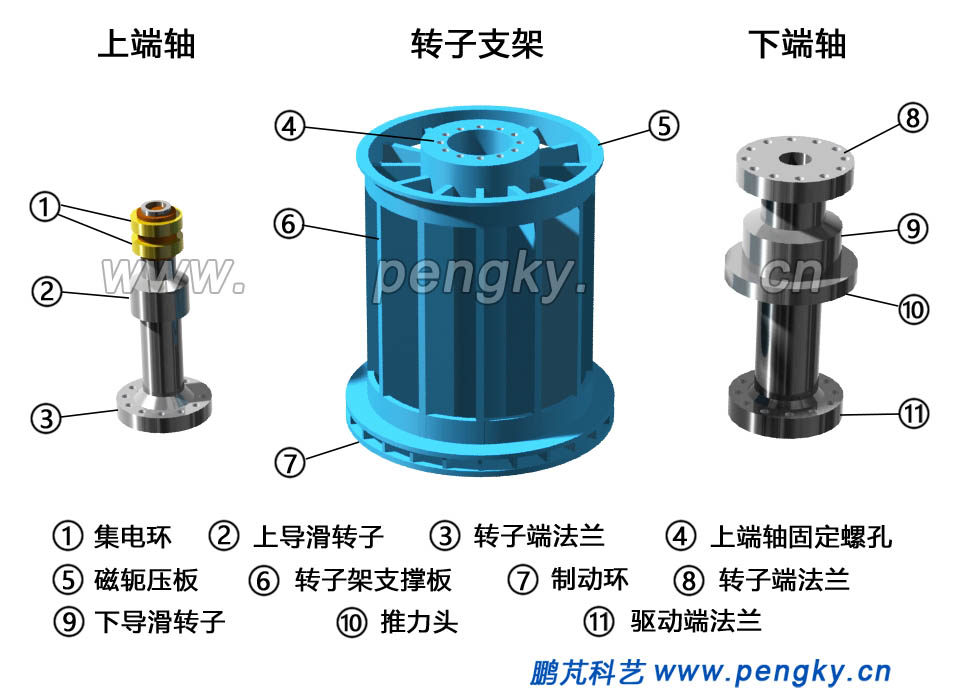

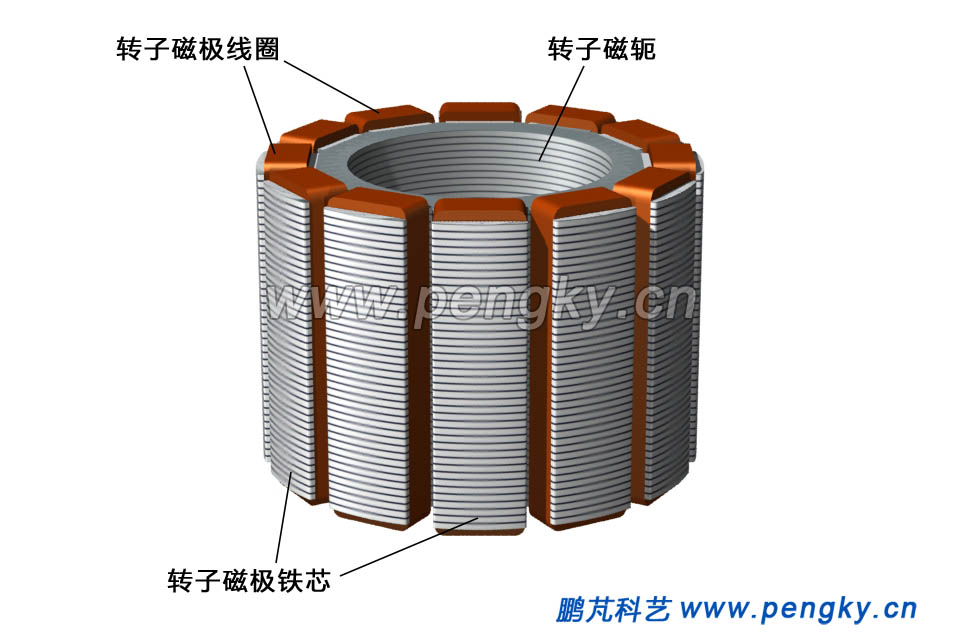

电动发电机的转子安装在上机架与下机架之间。图7是安装了转子的发电电动机剖视图，转子插在定子中间，与定子有很小间隙，可以自由旋转。

上导轴承安装在上导轴承油箱内，轴承的轴瓦紧抱上导滑转子，使上端轴处于机座中心位置。

下导轴承安装在下机架中部的轴承油箱内，轴承的轴瓦紧抱下导滑转子，使下端轴处于机座中心位置。在该轴承油箱内还有推力轴承，由压力头与下面的多块推力轴承瓦组成，推力轴承受转子与水轮机转轮的重量，还要承受水轮受到的水冲击力等等。

实际的安装过程是把发电电动机轴法兰与水泵水轮机轴法兰连接后，才对整个轴（电机轴与水轮机轴）上的3个导轴承与推力轴承进行调整。

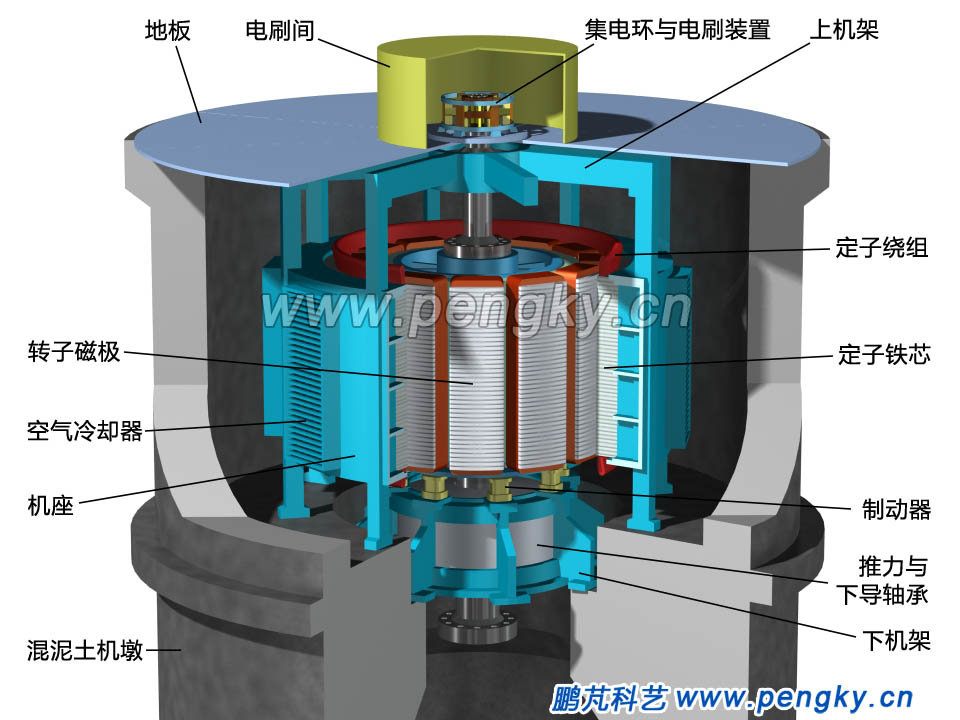

图8是发电电动机的剖视图，在机墩上铺有地板，该地板与电站机房地面为同一平面。在地板上安装电刷装置，为转子集电环提供电源。

虽然普通同步电机可以作为发电机也可以作为电动机使用，但真要在这两种功能时都能高效安全运行还是要专门设计与制造的，特别是大型发电电动机。

由于水泵水轮机在两种工况下的旋转方向是相反的，发电电动机也要适合双向运转，除了两种工况时对外的接线相序要切换，还要保证双向运转时的通风散热与系统润滑。

发电电动机运行在频繁切换与启动状态、变化迅速，电流冲击大，致使温度变化大，特别是作为电动机启动时，巨大的启动电流造成温度剧烈升高。频繁的温度大幅度变化会损坏机械结构特别是破坏绕组绝缘，这是设计与制造时要考虑的。

大型电动机的启动是复杂的，启动形式是多样的，不同的启动形式结构上也有区别，发电电动机的设计与制造要根据设计的启动方式进行。

发电电动机运行在频繁切换状态、变化迅速，要求机械结构经得起冲击，避免振动，防止疲劳。

总的说来，发电电动机的设计与制造比普通发电机与电动机的难度大，技术要求高。
